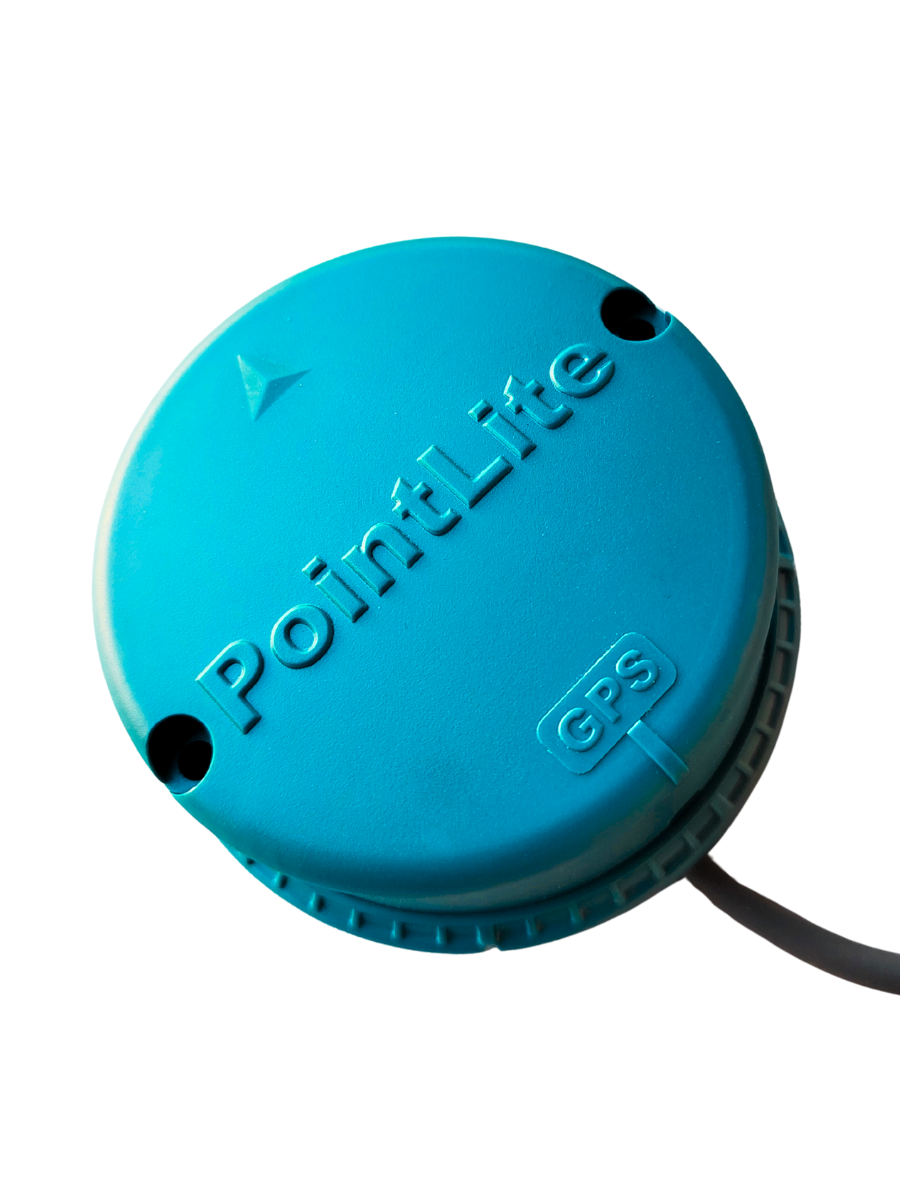

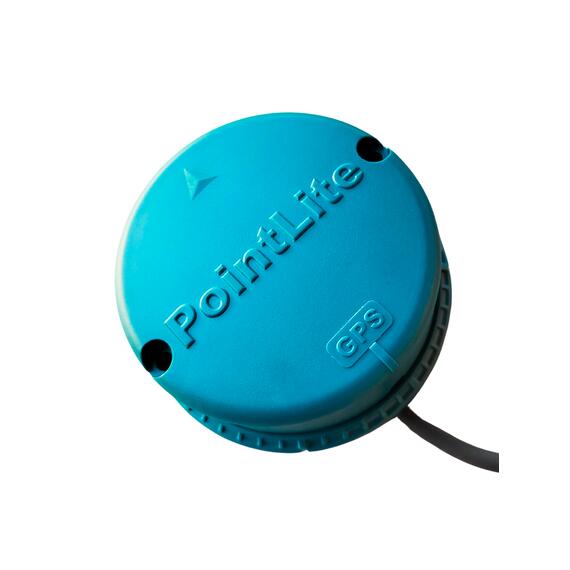

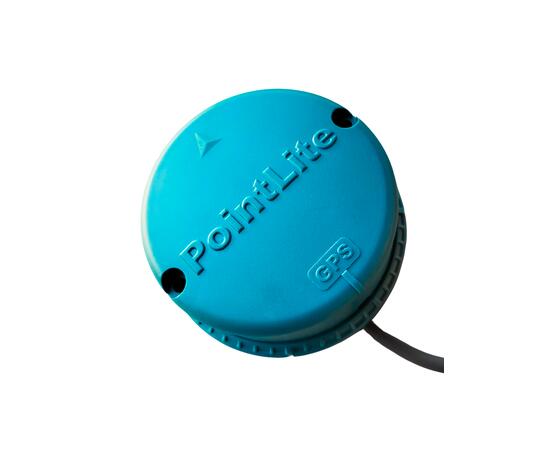

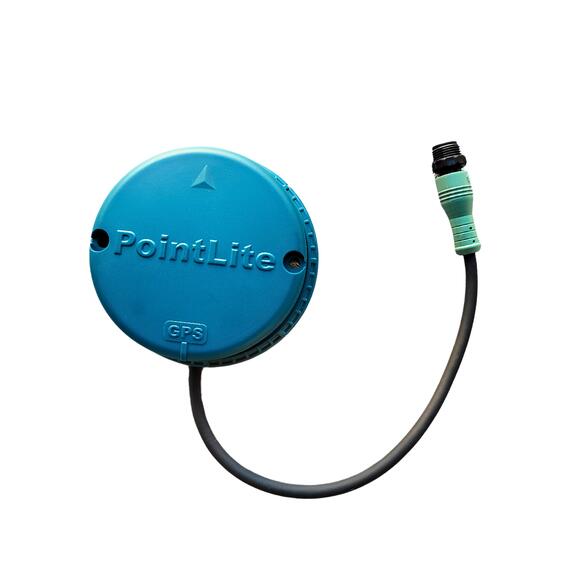

Компас PointLite 360 GPS v2

Меню дополнительных настроек PointLite WiFi

Вы можете подключить компас PointLite WiFi к планшету, компьютеру или телефону с операционной системой Linux, Windows, Android, iOS (iPhone).

Для подключения не требуется скачивание дополнительных приложений.

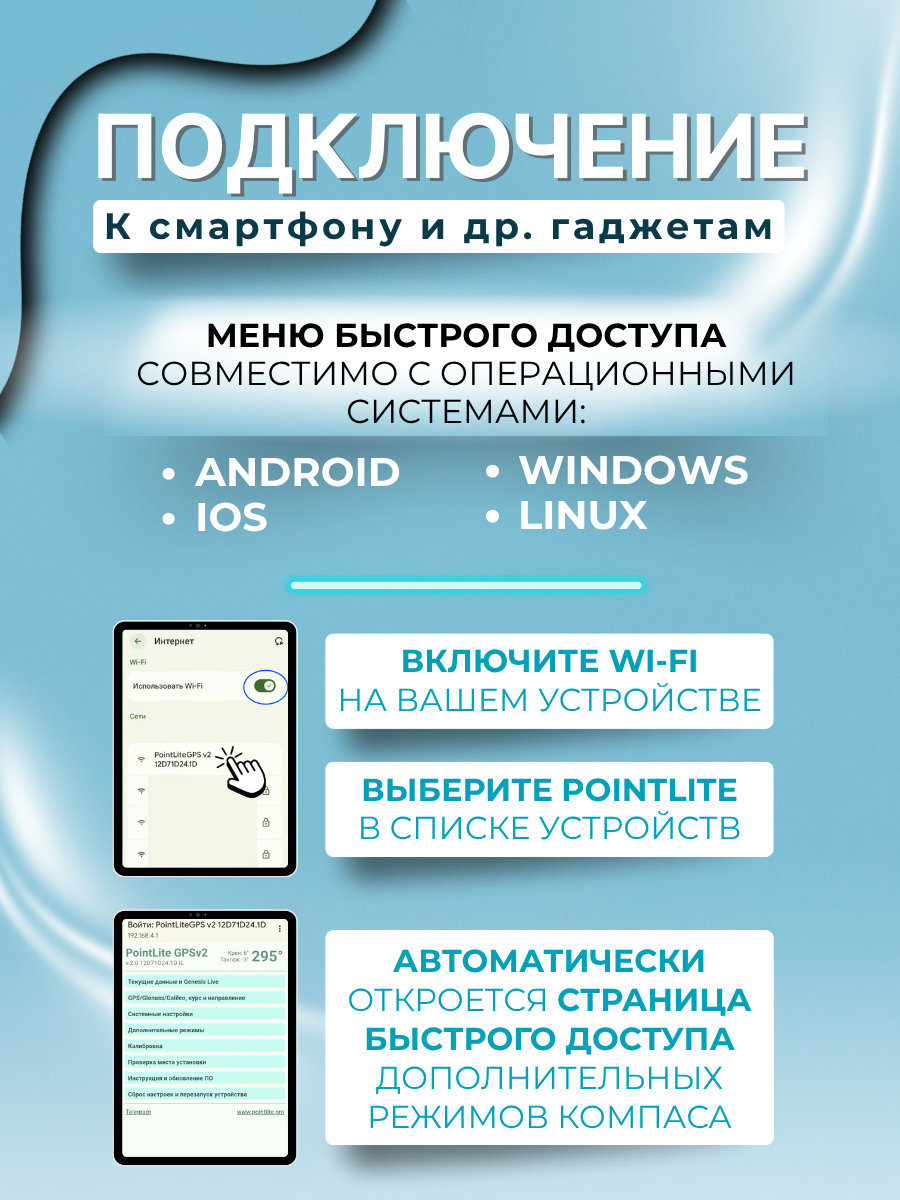

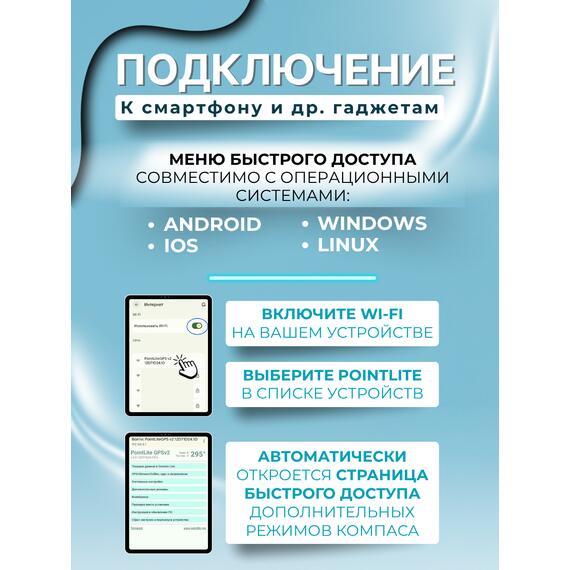

Инструкция по подключению:

1. Включите Wi-Fi на вашем устройстве
2. Меню быстрого доступа совместимо с операционными системами Android, iOS, Windows и Linux
3. Выберите PointLite в списке устройств
4. Автоматически откроется страница быстрого доступа дополнительных режимов компаса.

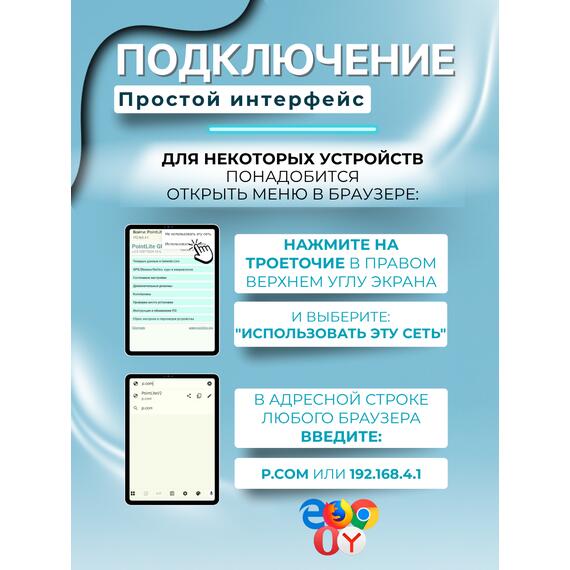

5. Для некоторых устройств понадобится открыть меню в браузере...

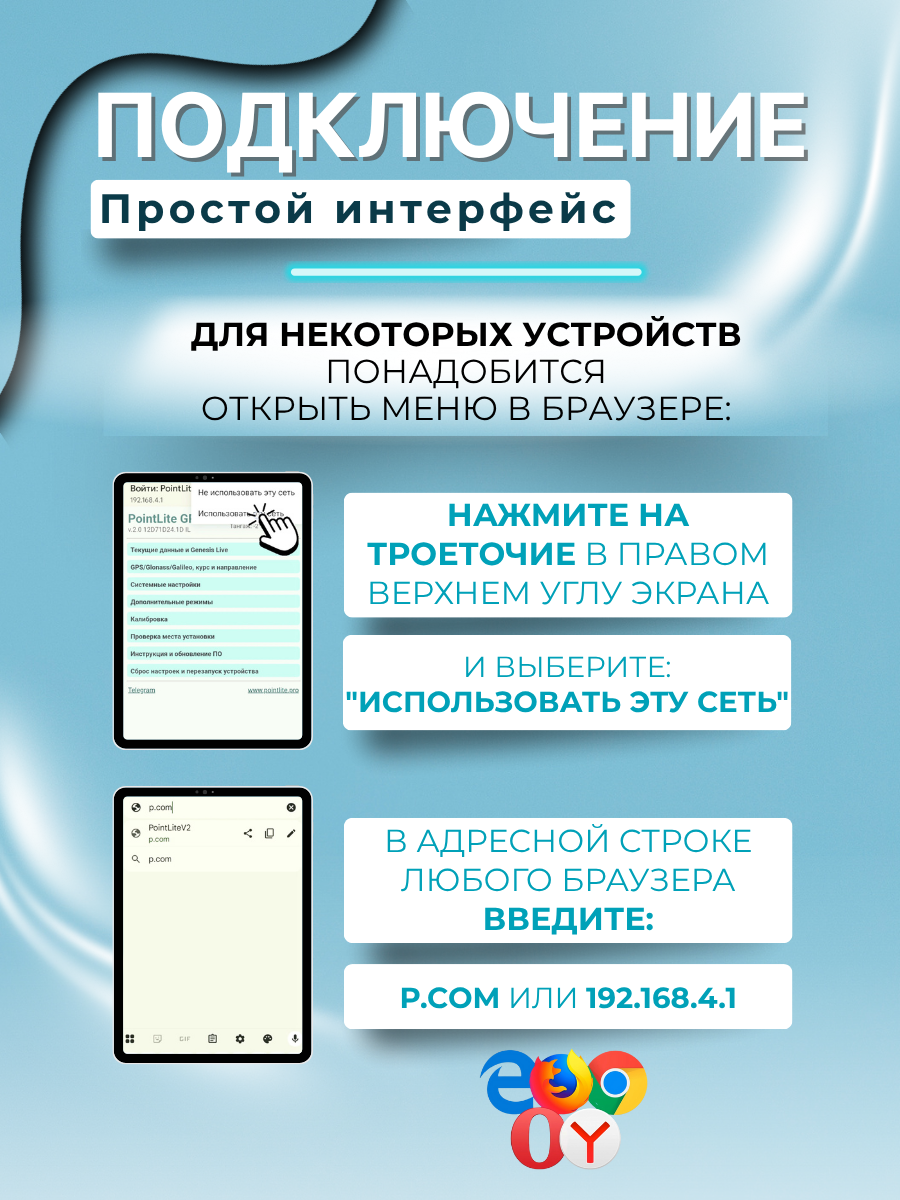

Чтобы перейти в меню управления в браузере

1. Нажмите на троеточие в правом верхнем углу экрана.
2. Выберите: "использовать эту сеть".
3. В адресной строке любого браузера введите: p.com или 192.168.4.1
4. Используйте меню для обновления ПО и настройки компасf

Устройства PointLite обладают расширенными возможностями и удобным интерфейсом управления

PointLite - электронный девятиосевой компас: принцип работы и применение

Современные устройства, требующие точного ориентирования в пространстве, используют продвинутые навигационные модули.

Один из них — электронный девятиосевой компас PointLite, который совмещает сразу три типа датчиков: акселерометр, гироскоп и магнитометр.

Подобные модули играют ключевую роль в навигации, робототехнике, автономных транспортных средствах, авиации, смартфонах и других устройствах.

Но как именно он работает? Почему девять осей, а не три или шесть?

Принцип работы девятиосевого компаса PointLite:

1. Основные компоненты

Электронный девятиосевой компас PointLite включает в себя три сенсора:

Акселерометр (3 оси) — измеряет ускорение по осям X, Y и Z. Он помогает определить наклон устройства относительно горизонта.

Гироскоп (3 оси) — фиксирует угловую скорость вращения вокруг каждой оси. Этот датчик необходим для отслеживания поворотов и стабилизации движения.

Магнитометр (3 оси) — измеряет магнитное поле Земли, помогая определить ориентацию относительно магнитного севера.

2. Как сенсоры работают вместе

Отдельно каждый из датчиков имеет ограничения. Например, магнитометр чувствителен к внешним магнитным помехам, гироскоп накапливает ошибку со временем, а акселерометр не может учитывать вращения.
Чтобы компенсировать недостатки, данные с трёх сенсоров объединяются с помощью алгоритмов обработки, таких как:

Фильтр Калмана — сложный математический метод, который прогнозирует и корректирует ошибки измерений.

Комплементарный фильтр — более простой алгоритм, который объединяет данные акселерометра и гироскопа для вычисления ориентации.

3. Почему девять осей?

Ранее навигационные системы использовали 3-осевые (акселерометр или магнитометр) и 6-осевые (акселерометр + гироскоп) модули.
Однако они не давали полной картины ориентации.

Девятиосевой компас PointLite точнее, так как учитывает все виды движений, включая:

• Линейные ускорения (акселерометр).
• Вращение (гироскоп).
• Абсолютное направление в пространстве (магнитометр).

Электронный девятиосевой компас PointLite — это мощный инструмент для определения ориентации. Благодаря сочетанию акселерометра, гироскопа и магнитометра он позволяет устройствам точно отслеживать своё положение.
Эта технология продолжает развиваться, становясь всё более точной и энергоэффективной.

Надёжность, точность, удобство!

С компасом PointLite Wi-Fi вам больше не придётся искать компромисс между ценой, надёжностью и функциональностью — этот прибор создан для тех, кто ценит передовые решения и безупречную работу.

• Точность и стабильность — благодаря современным электронным компонентам промышленного производства устройство работает точно и без сбоев.
• Бесперебойная связь — усиленный Wi-Fi-модуль обеспечивает надёжное соединение в любых условиях.
• Подключение за секунды — всего один провод, который идеально совместим с эхолотом. Никаких переходников, сложных настроек и путаницы в проводах! Компас имеет прямое подключение к эхолоту или сети NMEA2000 и работает сразу "из коробки".
• Умное управление без лишних сложностей — уникальный, интуитивно понятный интерфейс с подсказками, автоматическая калибровка компаса и световая индикация режимов работы позволяют настроить всё за пару кликов. Для управления компасом и дополнительными настройками не нужно скачивать приложение — всё работает через браузер любого устройства и без подключения к интернету.
• Расширенный функционал — режим реверса для ловли с кормы, режим сна, управление Genesis Live для точного построения карт глубин в реальном времени с учётом изменений уровня воды, возможность выбора любого источника GPS и направления из сети NMEA2000, автоматическая калибровка.
• Режим 360 — при маневрировании на малом ходу повысит точность построения карт глубин и координат подводных объектов. Также позволит отсканировать толщу воды вокруг простым поворотом лодки на месте. Этот режим можно успешно использовать зимой при ловле рыбы со льда.
• Режим коррекции координат — этот инструмент позволяет виртуально совместить датчик эхолота и источник GPS-координат, что положительно влияет на карты глубин и помогает точно отмечать перспективные для рыбалки точки.
• Энергосбережение и продуманность — благодаря системе Start-Stop устройство автоматически включается и выключается вместе с эхолотом, а в режиме сна потребляет минимум энергии.
• Регулярные обновления ПО и техническая поддержка пользователей, включая ранее выпущенные модели Wi-Fi, независимо от даты выпуска.
• Гарантия — 2 года!

Этот прибор создан для тех, кто не готов мириться с компромиссами.
Выбирайте качество, удобство и передовые технологии по честной цене!

PointLite — умная электроника для вашей лодки!

PointLite WiFi (360/GPS/NEO)

PointLite — это многофункциональное устройство (МФУ), созданное на основе процессора ESP32. Благодаря современным технологиям, платформа обладает высокой гибкостью и возможностями для модернизации, что позволяет расширять функционал путем обновления программного обеспечения (ПО).

Ключевые преимущества:

1. Новый дизайн, новые технологии

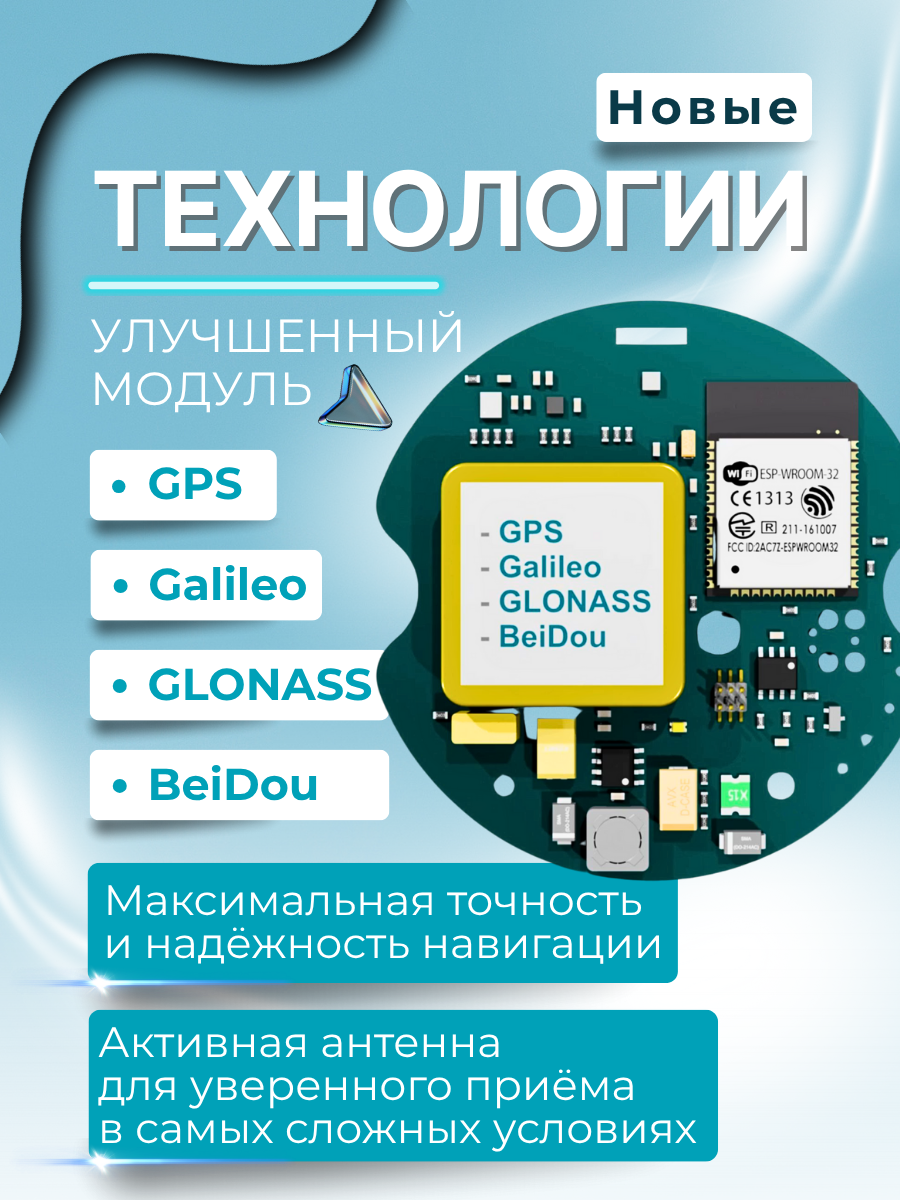

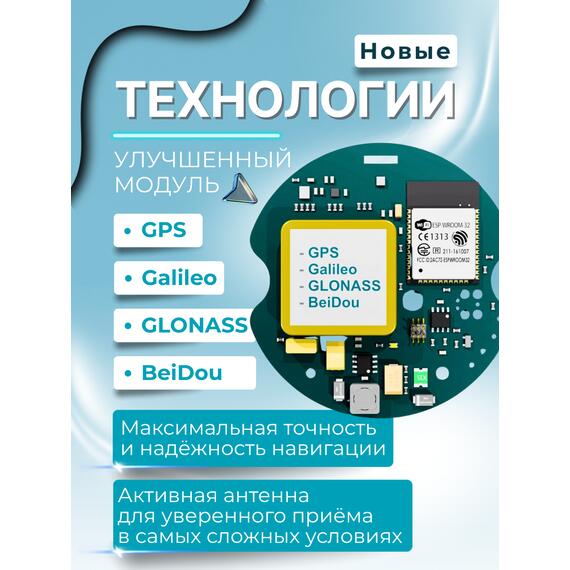

• GPS/GLONASS/Galileo/BeiDou – улучшенный модуль
• Максимальная точность и надёжность навигации
• Активная антенна для уверенного приёма в самых сложных условиях

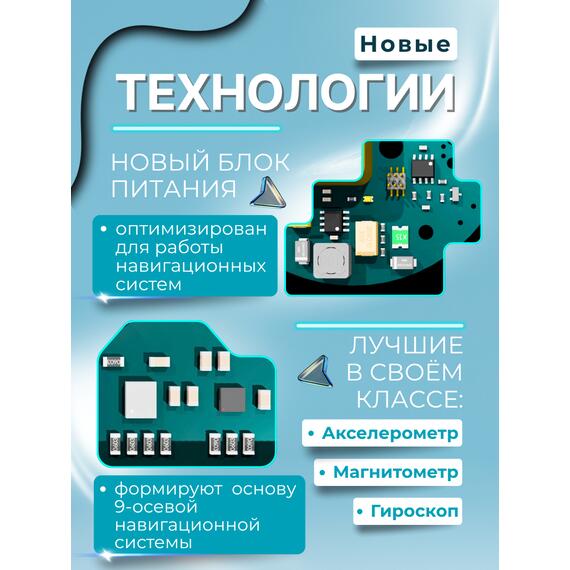

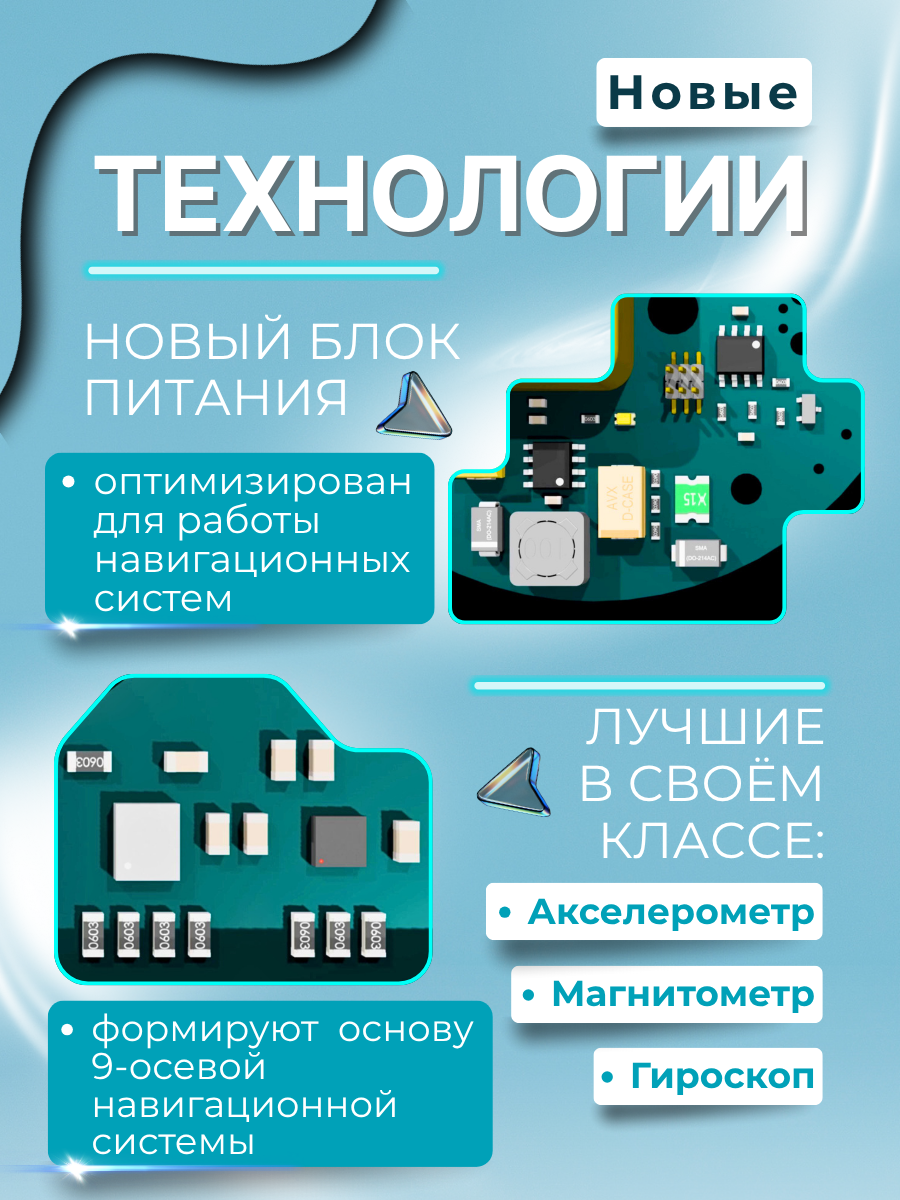

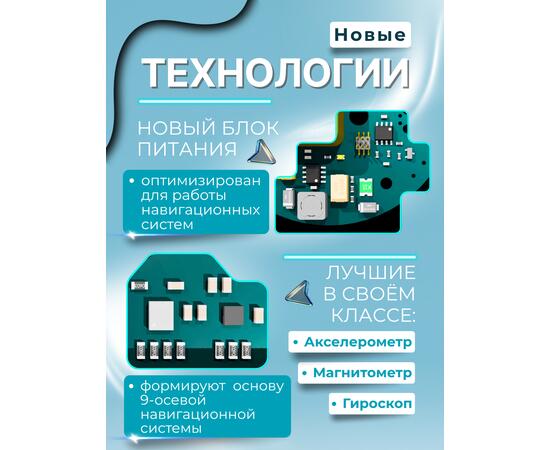

• Новый блок питания оптимизирован для работы навигационных систем

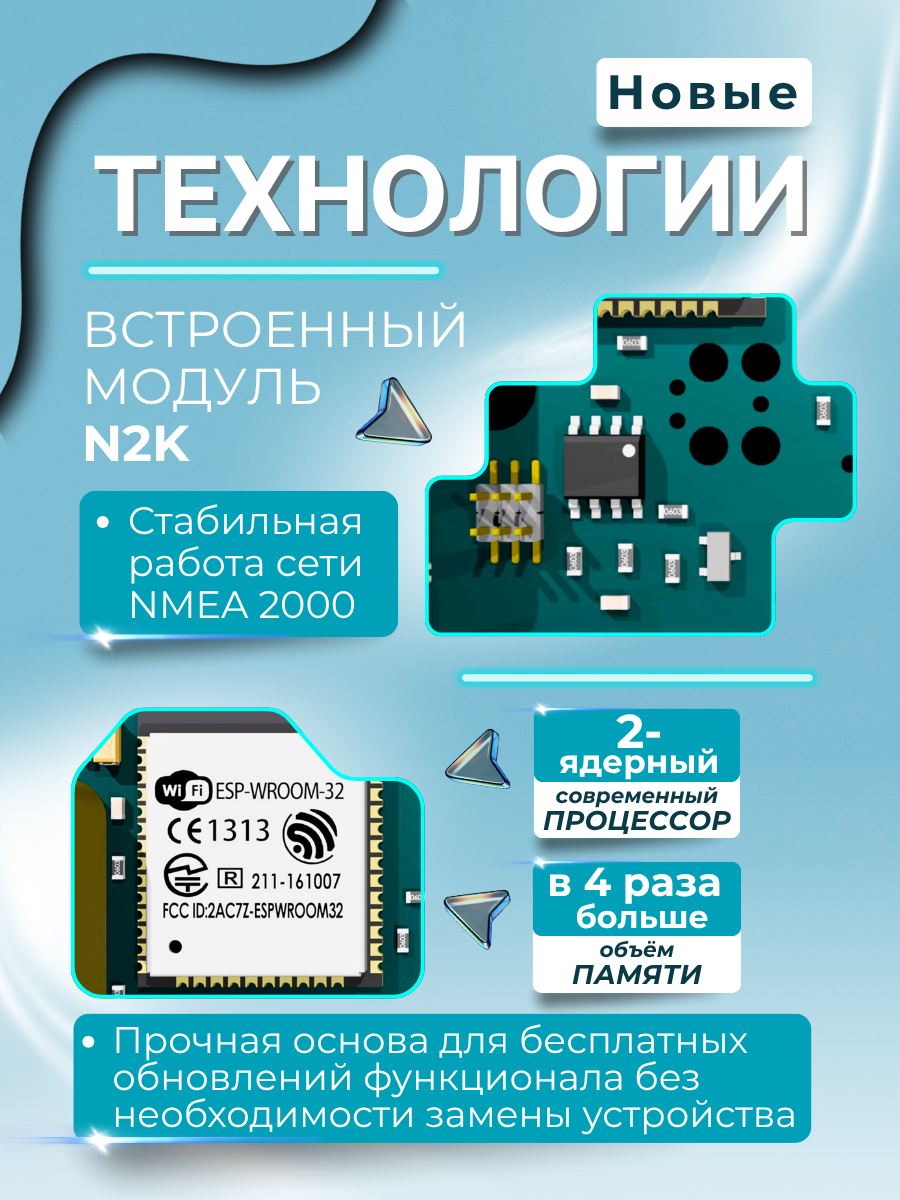

• Лучшие в своём классе магнитометр, гироскоп и акселерометр формируют основу 9-осевой навигационной системы

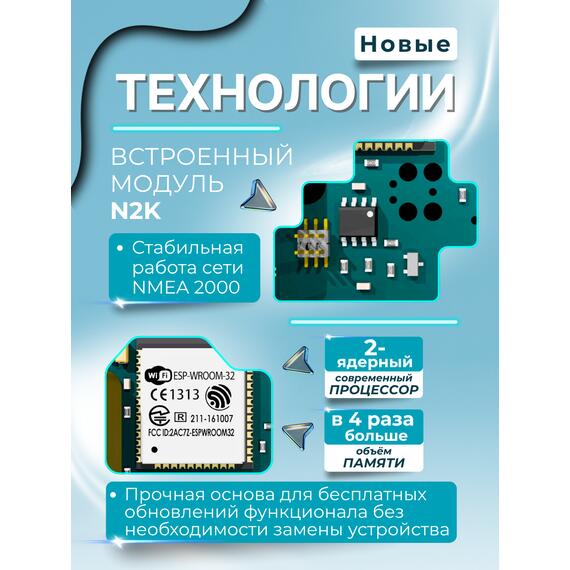

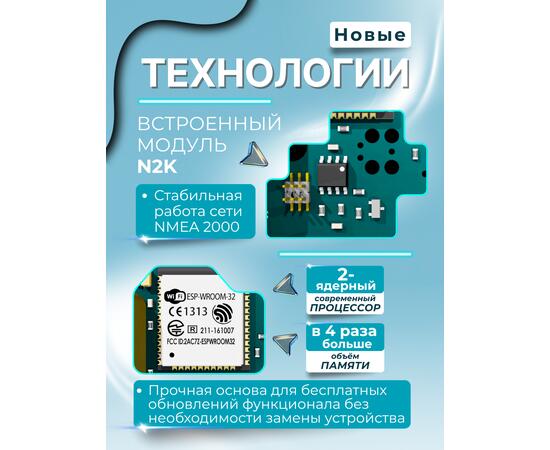

• Встроенный модуль N2K: стабильная работа сети NMEA 2000
• Современный 2-ядерный процессор на новой архитектуре
• Увеличенный в четыре раза объёмом памяти: прочная основа для бесплатных обновлений функционала без необходимости замены устройства

2. Мгновенное подключение, простое управление

• Меню быстрого доступа совместимо с операционными системами Android, iOS, Windows и Linux
• Устройства PointLite обладают расширенными возможностями и удобным интерфейсом управления

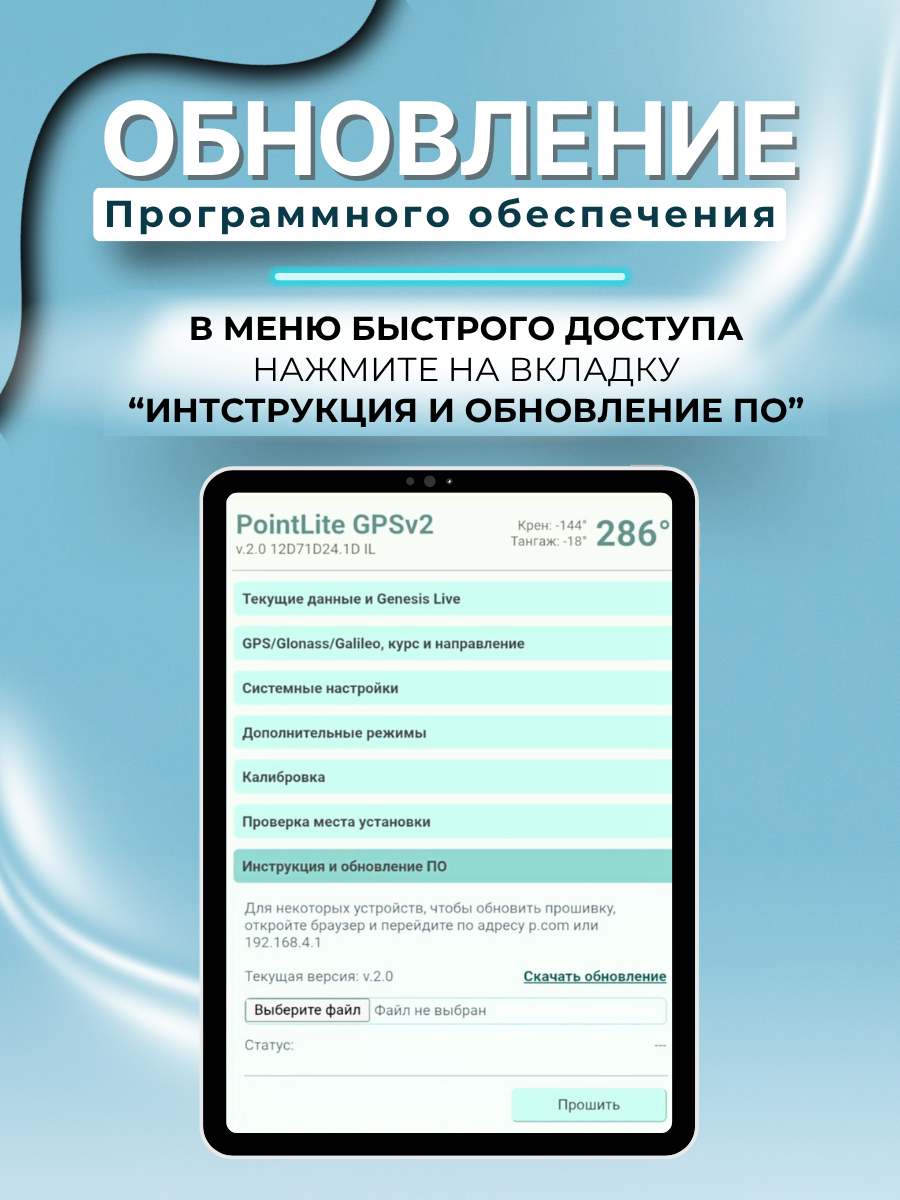

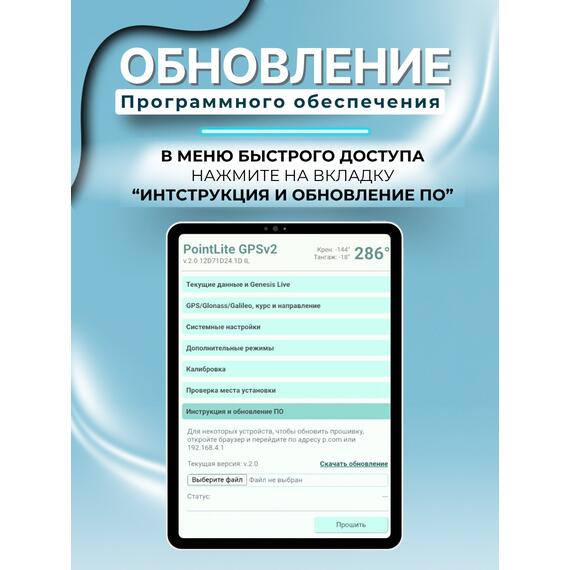

3. Простая процедура обновления

• Единый файл для всех моделей PointLite WiFi.
• Обновление можно выполнить через интернет-браузер любого устройства.

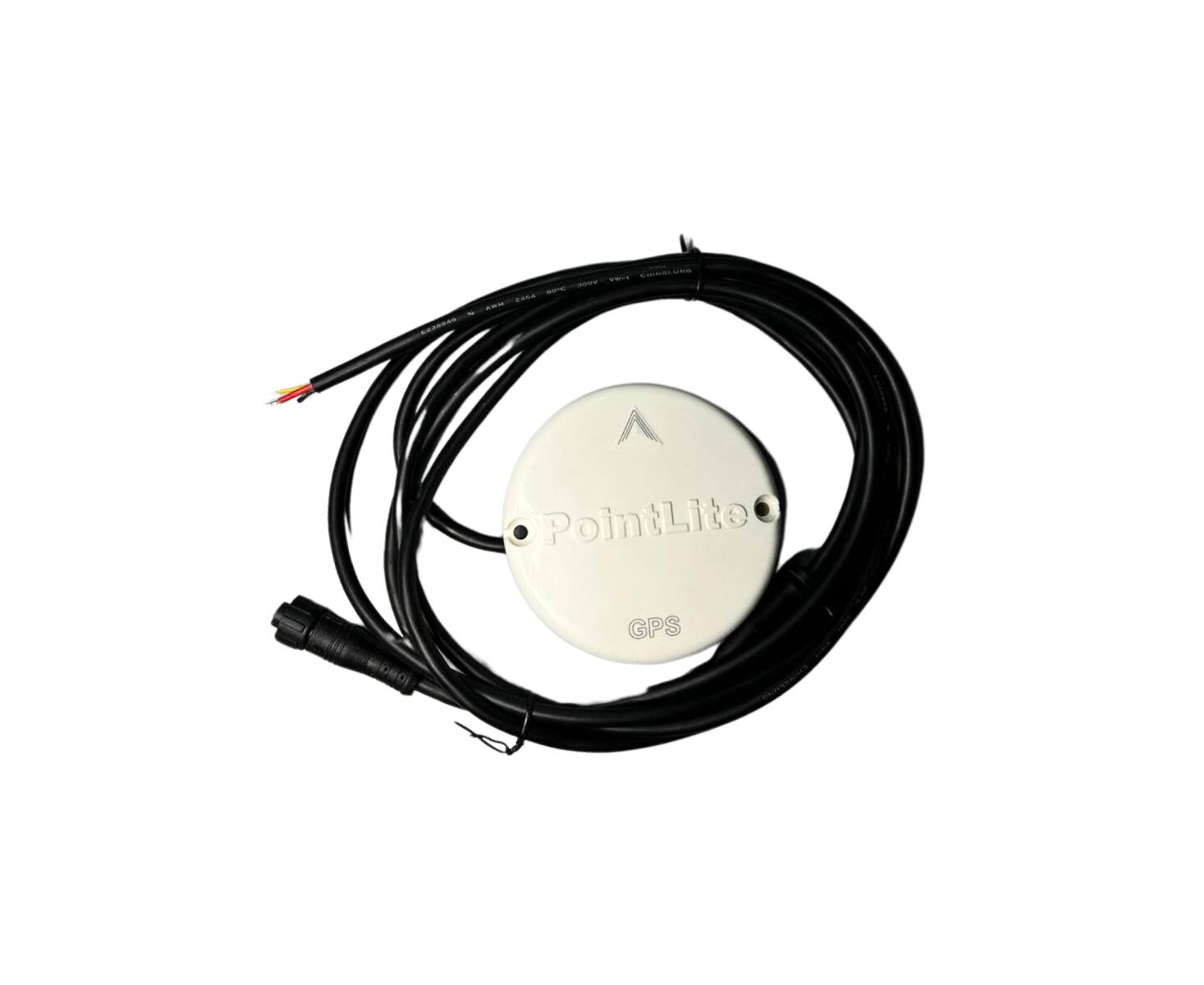

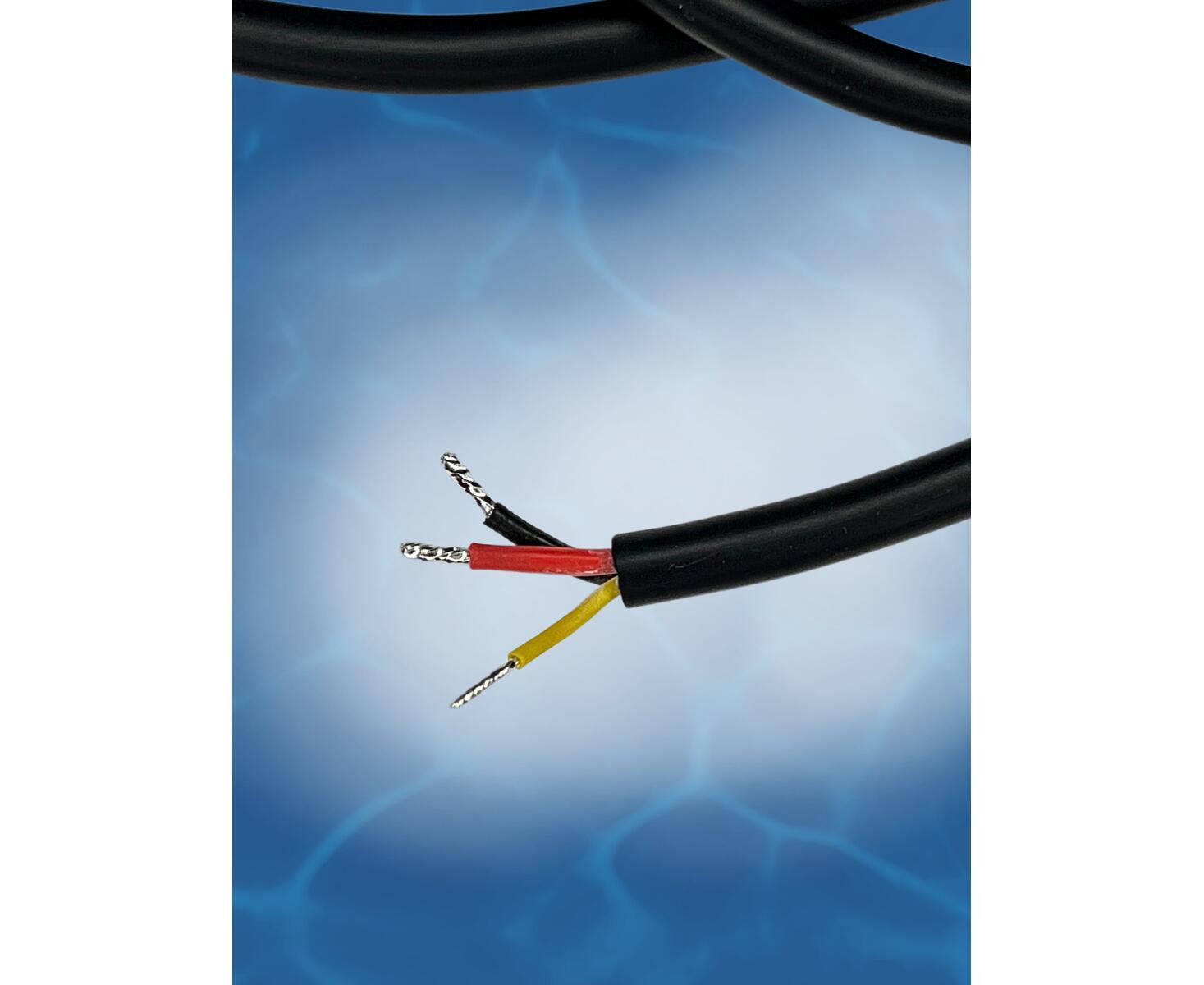

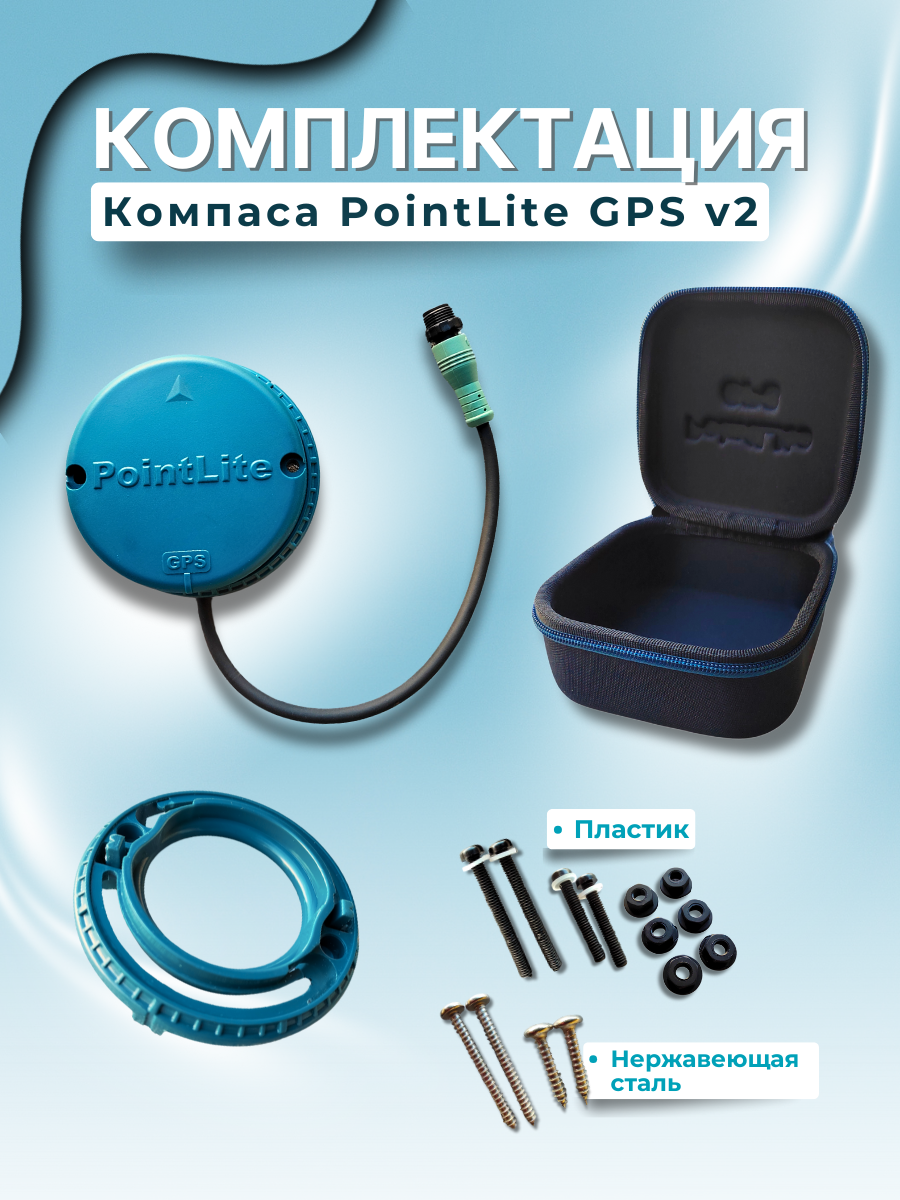

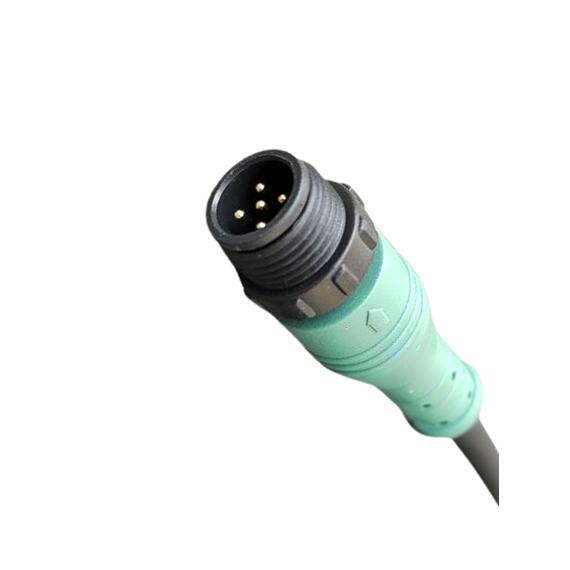

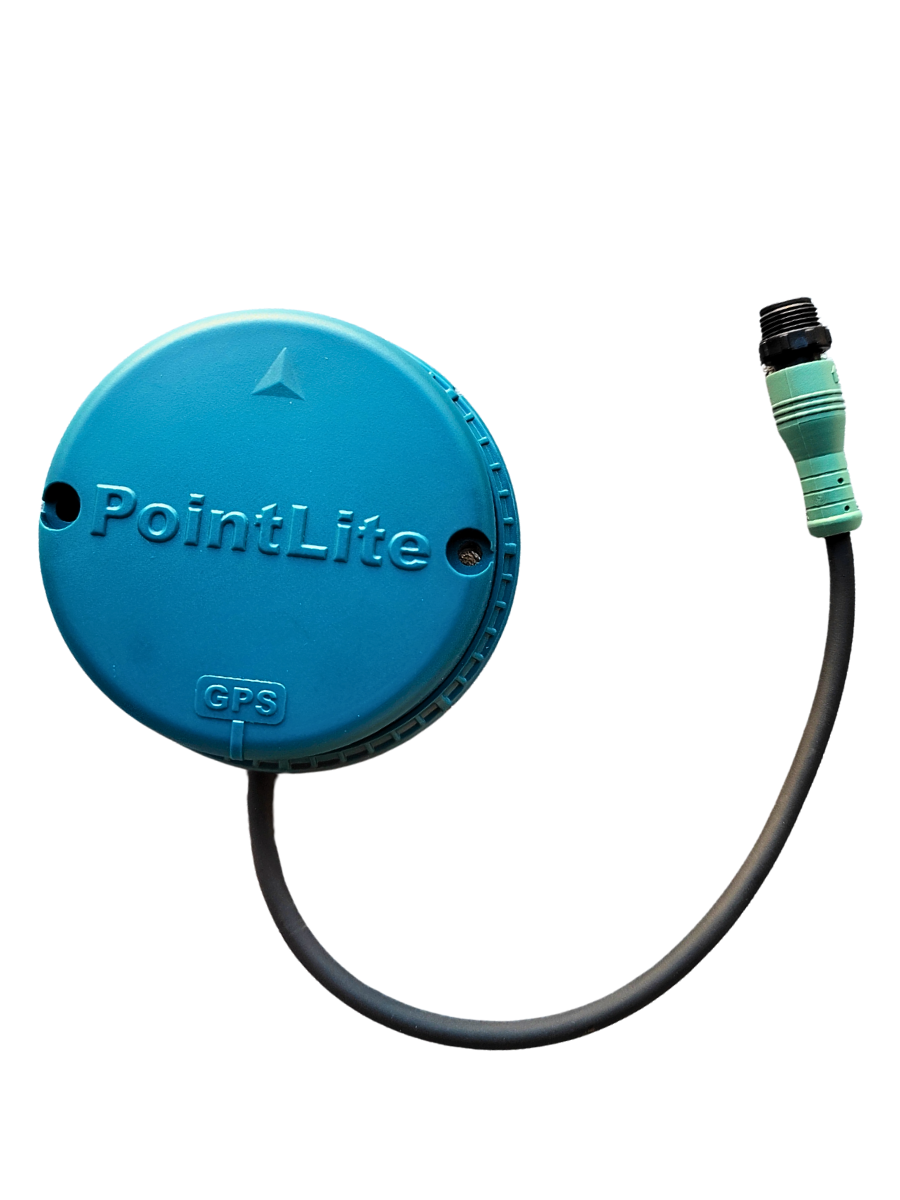

Провод 30 см

Универсальное решение для любого варианта подключения

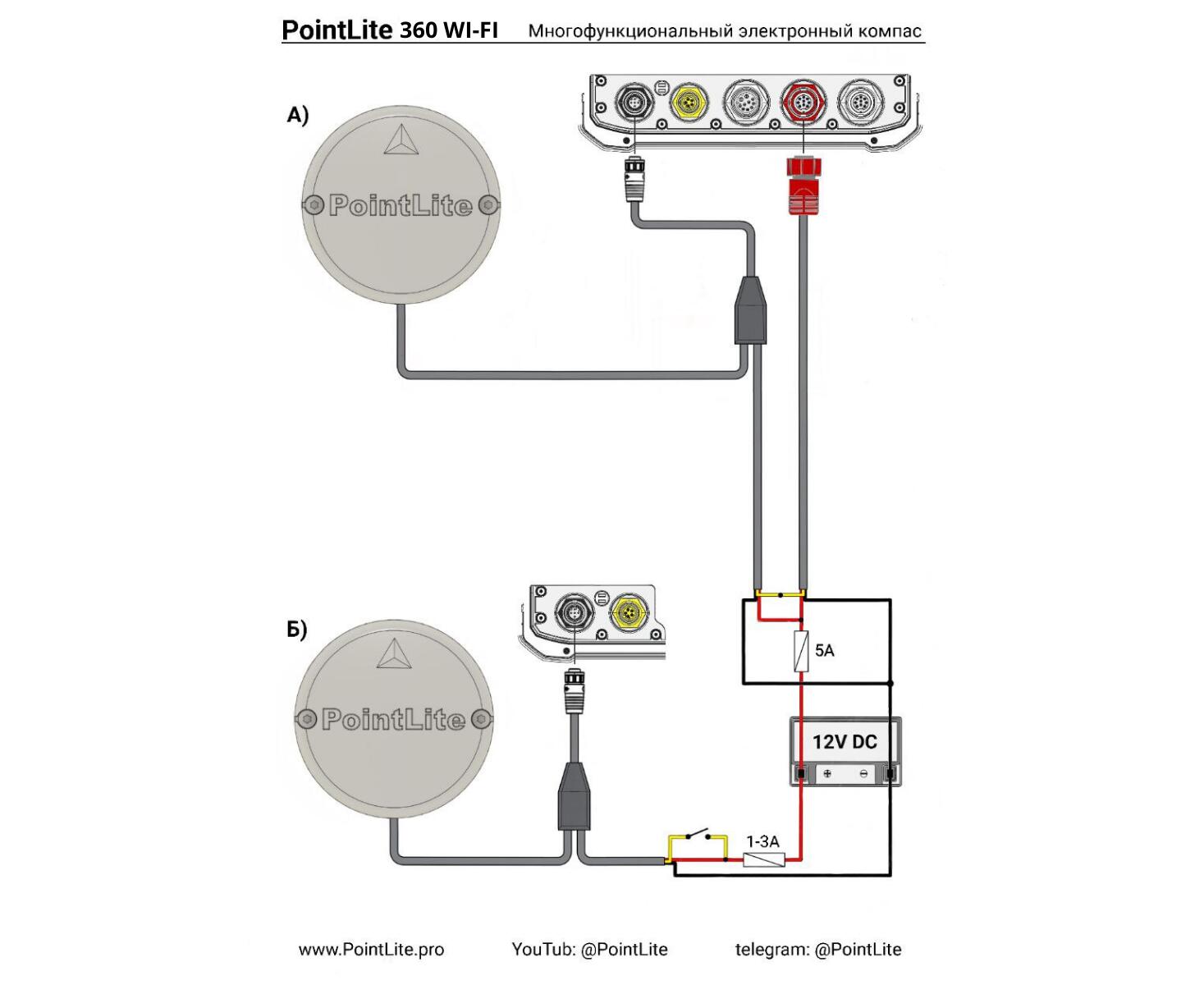

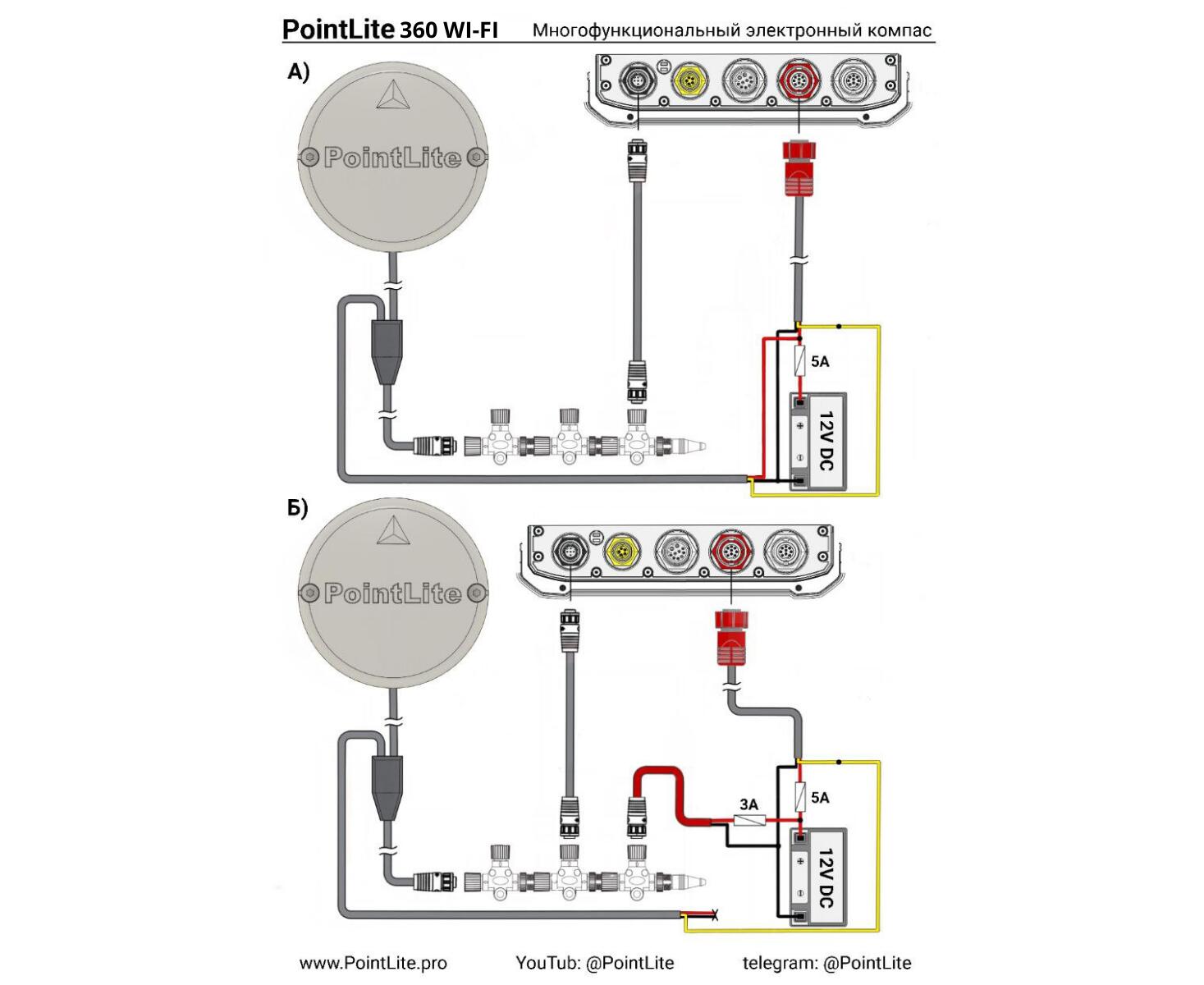

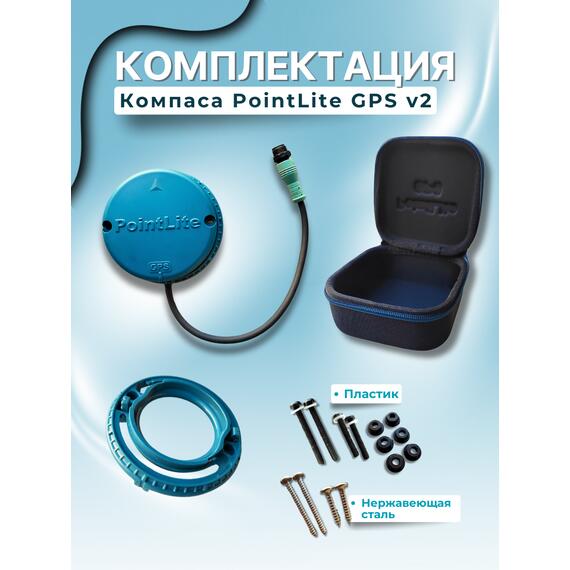

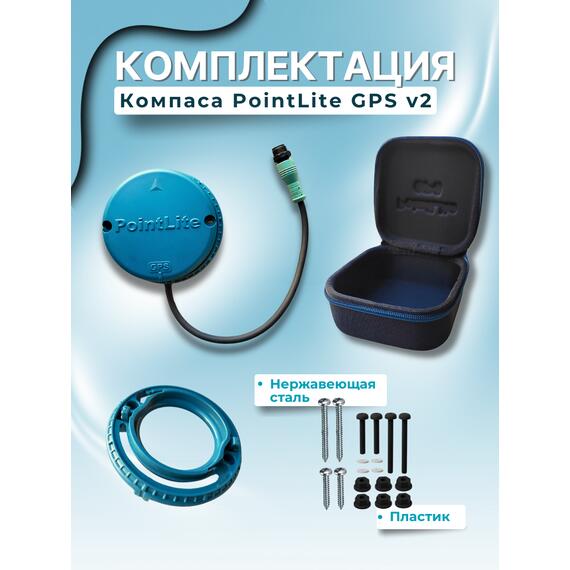

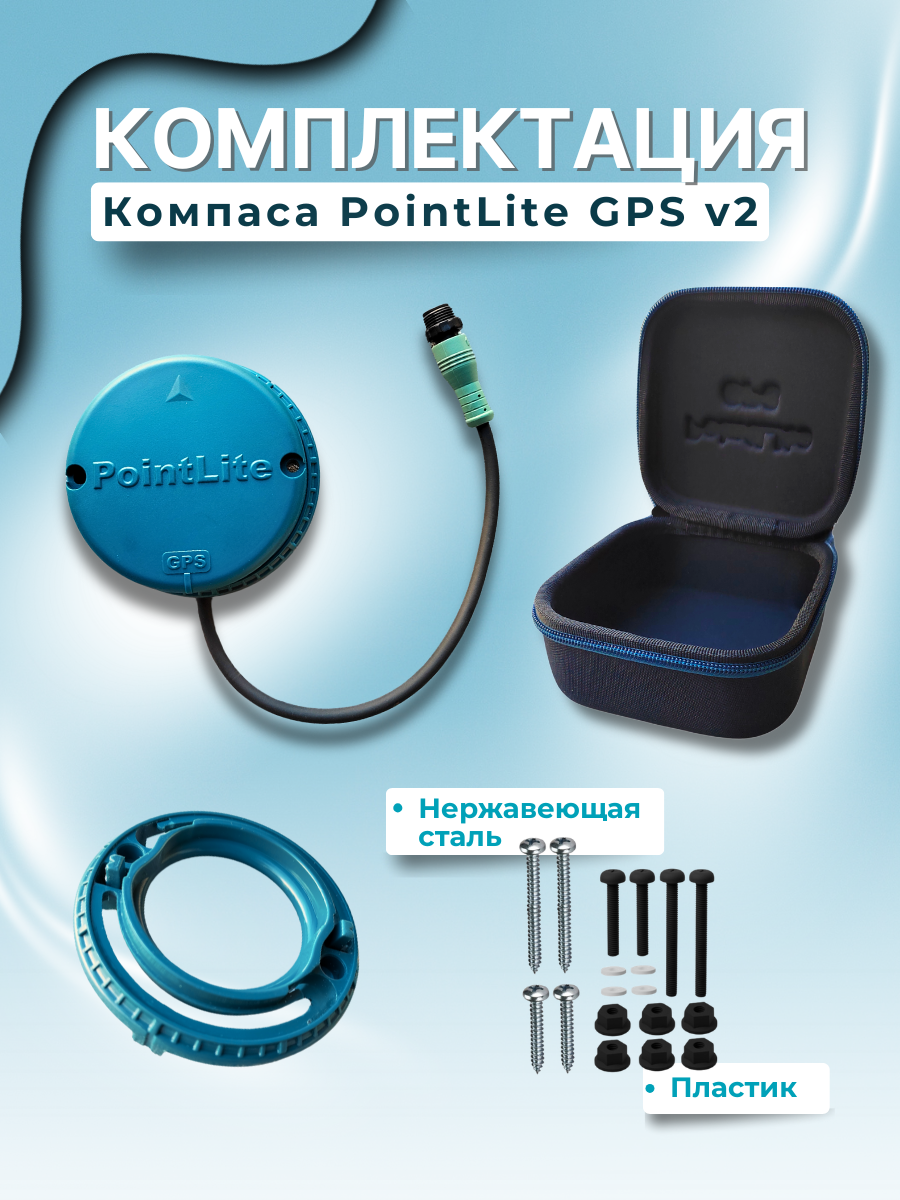

Два типа подключения: (приобретая устройство выберите нужную вам комплектацию)

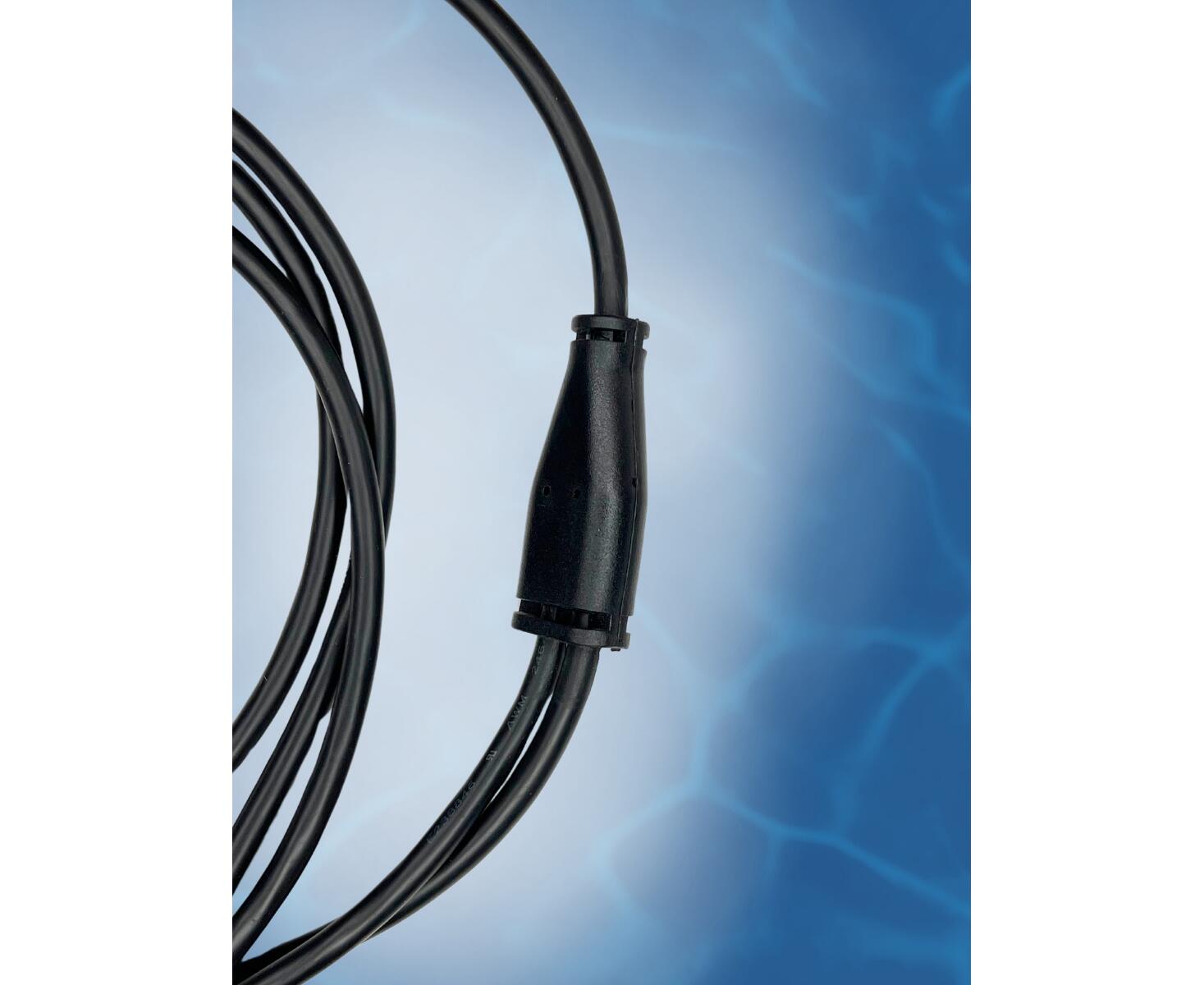

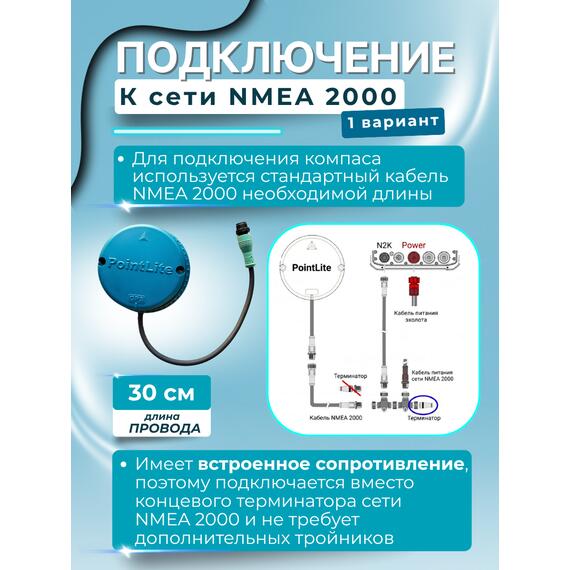

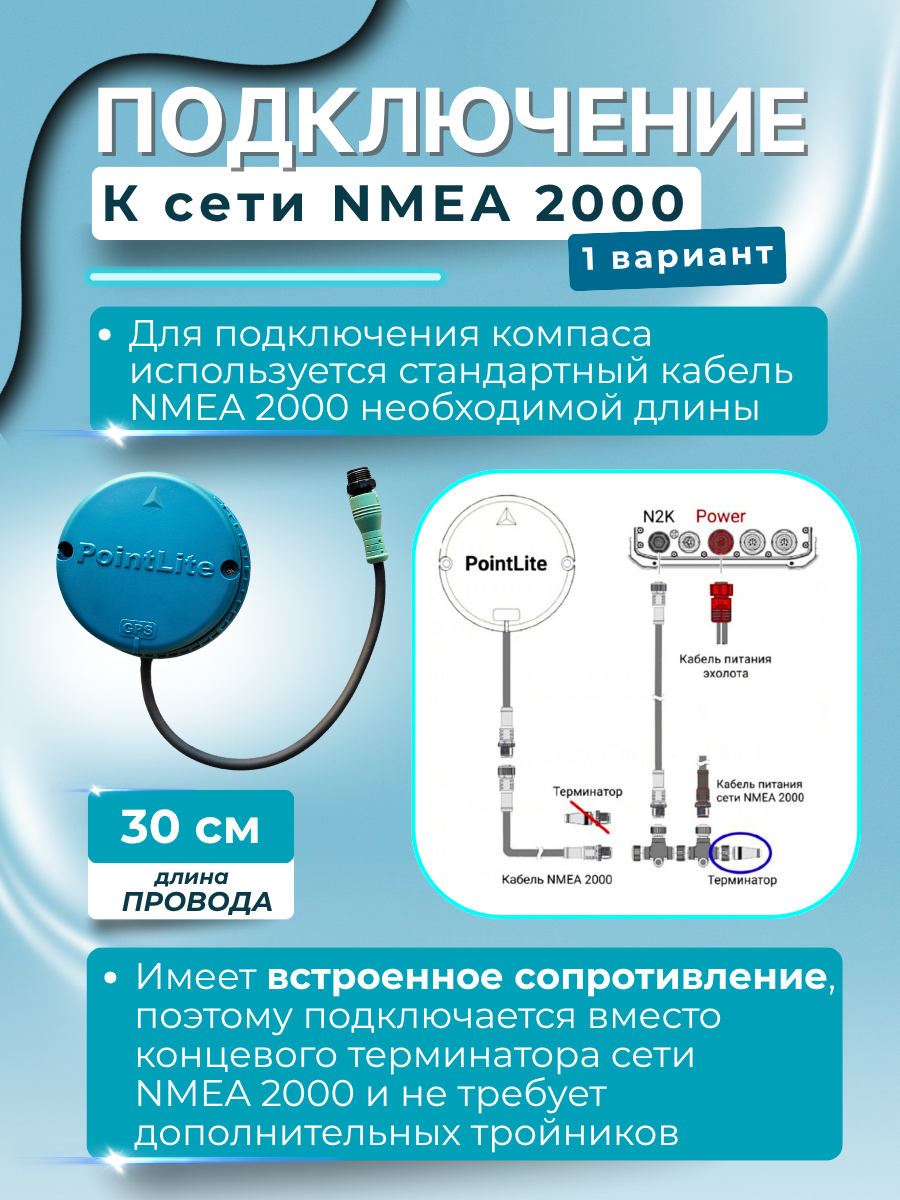

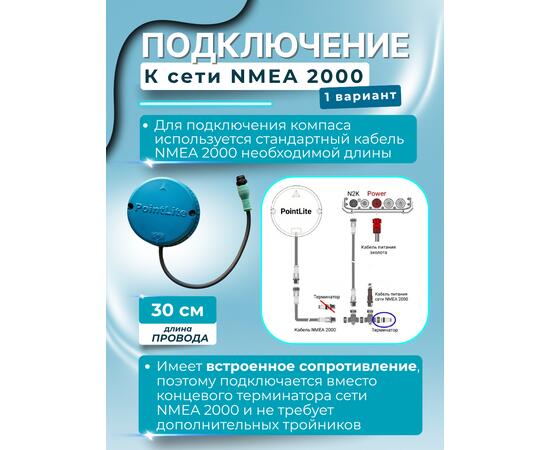

• Подключение в сеть NMEA 2000 кабелем нужной длины

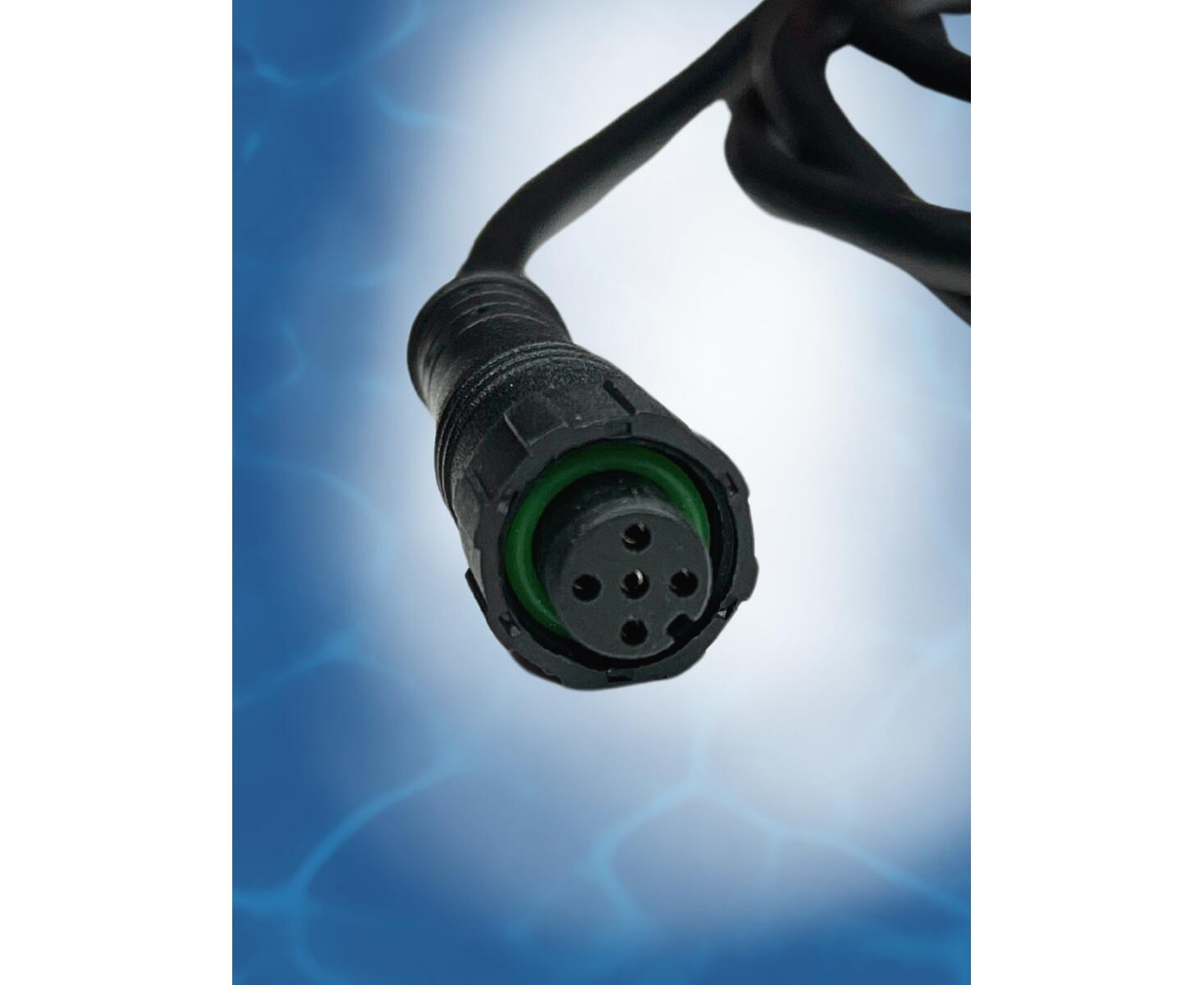

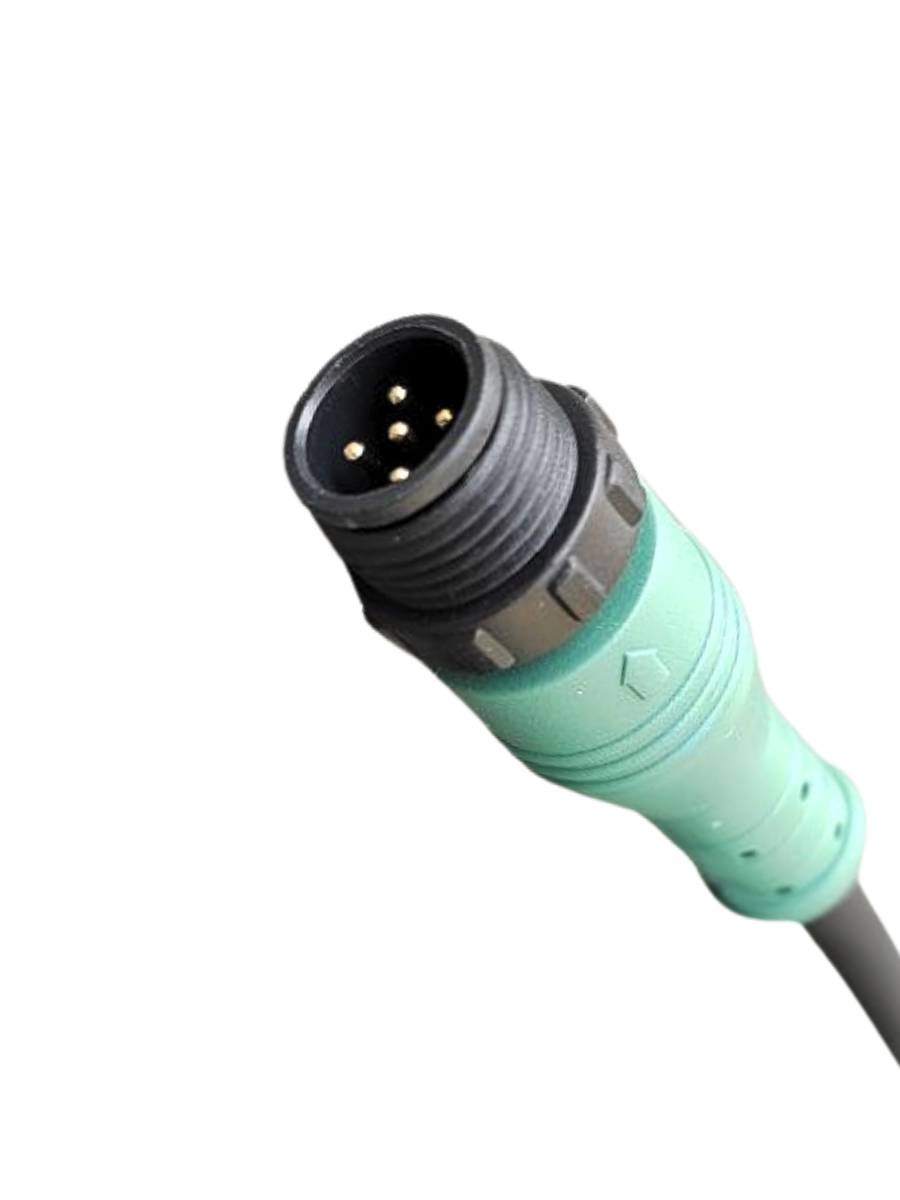

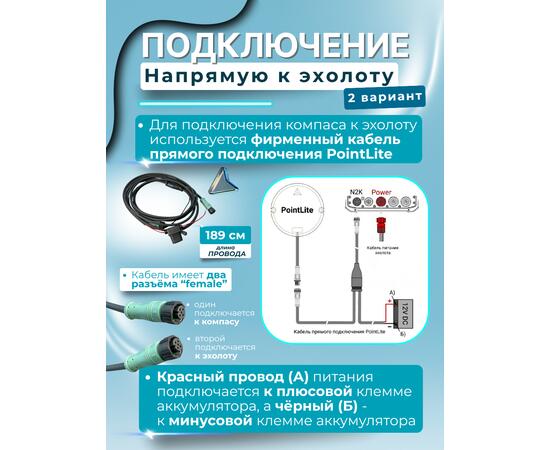

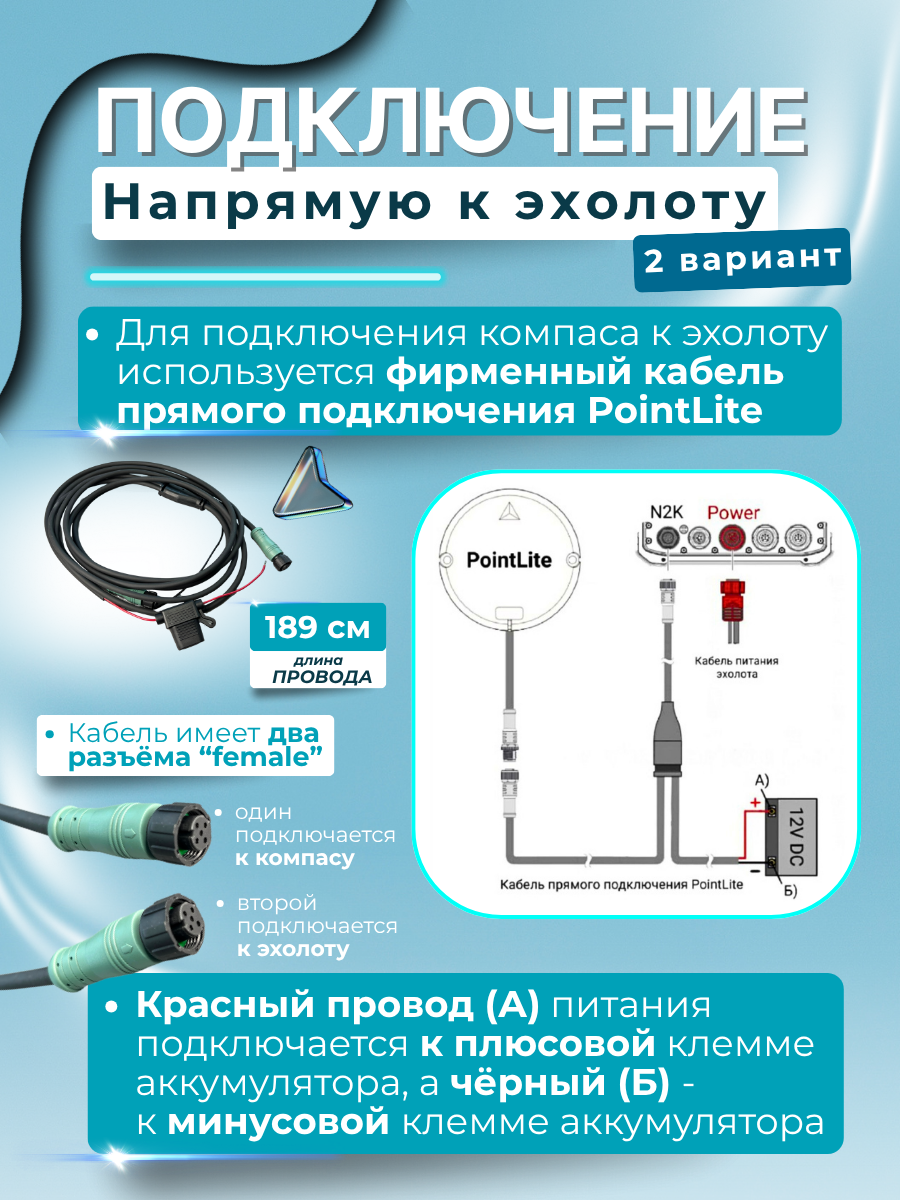

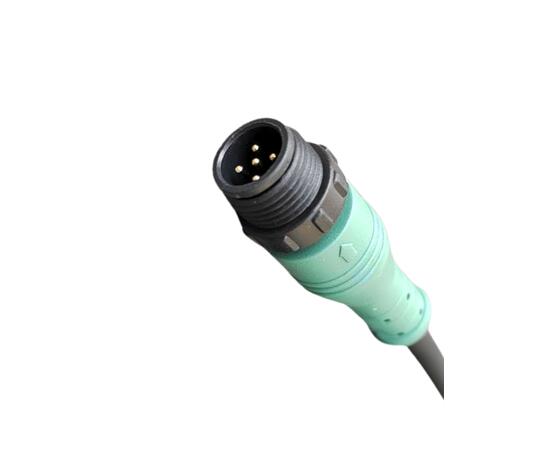

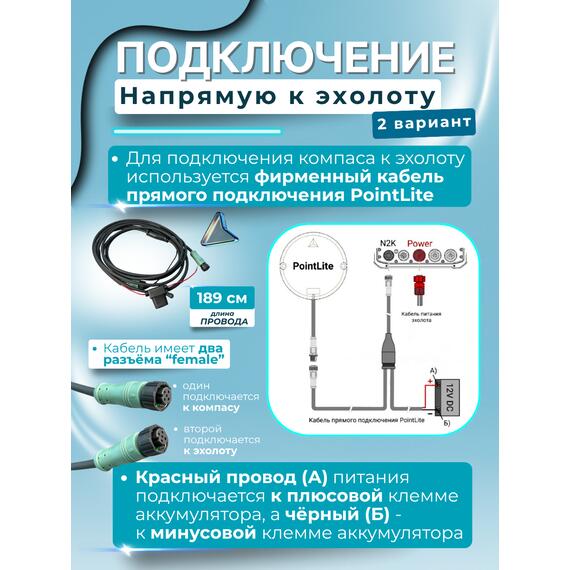

• Прямое подключение к эхолоту универсальным кабелем PointLite

PointLite — это передовое устройство с перспективным развитием. В ближайшие месяцы ожидаются значительные обновления, которые сделают его еще более мощным. Производитель обещает много приятных сюрпризов для пользователей с каждым новым обновлением.
