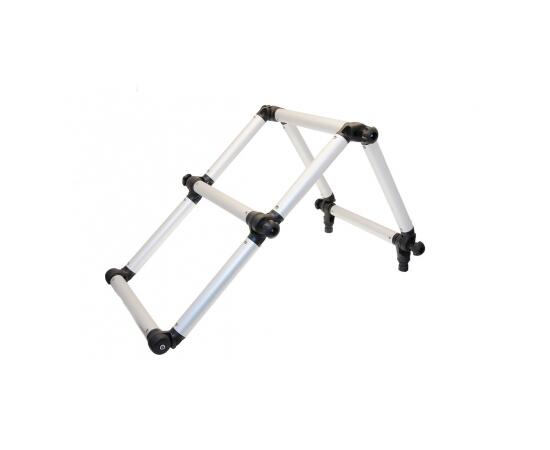

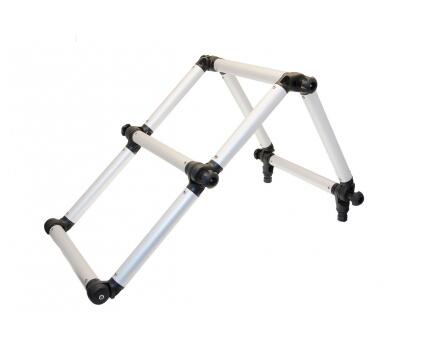

Лестница складная из алюминиевой трубы Ø 32 мм. (130 кг. лодка от 3,5 м. ) Borika FASTen Fl032

Лестница складная из алюминиевой трубы  Ø 32 мм. (130 кг. лодка от 3, 5 м. ) Borika FASTen Fl032 устанавливается в два замка, расположенных на расстоянии 305 мм. Конструкция имеет поворотные сочленения, что позволяет повторить форму надувного борта и сложить лестницу для хранения или транспортировки.

Важно!: Во избежание опрокидывания лодки рекомендована установка в кормовой и носовой части. При расположении двигателя и лестницы на корме внимательно следите за противовесом!

Набор универсальных удлинителей.

Для сборки каркасных конструкций из труб. Набор состоит из удлинителей разной длины и дополнительных креплений. Позволяет собрать лестницу , таргу или удлинители различных конфигураций. Инструкция по сборке лестницы. Важно! Для надежности и компактности конструкции все узлы должны быть собраны согласно приведенной схеме.

1. По краям удлинителя С1 устанавливаются переходники для фиксации в замках.

2. На переходники через шайбы и втулки устанавливаются удлинители L1 и P1 ,  затем в ручки-гайки вставляются винты и затягиваются соединения.

3. Удлинитель С2 устанавливается между L1 и P1 с другой стороны ,  через шайбы и втулки устанавливаем удлинители L2 и P2 ,  после чего винтами фиксируются ручки-гайки.

4. Удлинитель С3 устанавливается между L2 и P2 с противоположной стороны ,  через шайбы и втулки устанавливаем удлинители L3 и P3 ,  после чего винтами фиксируются ручки-гайки.

5. Удлинитель С4 устанавливается между L3 и P3 с другой стороны ,  через шайбы и втулки устанавливаются заглушки и фиксируются винтами с помощью шестигранного ключа из набора.

Инструкция по сборке удлинителей. !!!ВНИМАНИЕ: Используя данный набор ,  можно собрать один или два удлинителя разных конфигураций.

1. Используя винты на удлинитель L1 ,  через шайбы и втулки ,  устанавливаем переходник для фиксации в замке.

2. С другой стороны ,  под выбранным углом ,  на винт через шайбы и втулки устанавливаем удлинители L2 или L3 ,  затем фиксируем ручки-гайки.

3. На свободный конец удлинителя ,  на винт через шайбы и втулки устанавливаем под выбранным углом необходимые аксессуары и/или оборудование ,  затем фиксируем ручки-гайки.

Инструкция по сборке тарги.

Можно собрать таргу или поручни различных конфигураций. Для установки необходимо наличие двух замков.

1. Используя винт и ручку-гайку на удлинитель L1 ,  через шайбы и втулки , устанавливаем переходник для фиксации в замке.

2. С другой стороны ,  под выбранным углом ,  на винт через шайбы и втулки устанавливаем удлинители L2 ,  затем фиксируем ручку-гайку.

3. Для удлинителей P1 и P2 повторяем действия ,  описанные в п1 ,  п2.

4 Между L2 и P2 на винт через шайбы и втулки устанавливаем удлинители L3 или P3 ,  затем фиксируем ручку-гайку.

5. Изменяя угол наклона между L1 ,  L2 и P1 ,  P2 ,  выбираем необходимую ширину тарги и устанавливаем конструкцию в замки.
