Дно гидро-термоизоляционное Лотос КубоЗонт 4 (260х260) с фланцами

Дно гидро-термоизоляционное ЛОТОС КубоЗонт 4 (260х260) с отверстиями под лунки (в сборе с фланцами)

Дно гидро-термоизоляционное ЛОТОС КубоЗонт 4 (260х260) с отверстиями под лунки (в сборе с фланцами) предназначено для надежной гидроизоляции, а также теплоизоляции пола и нижнего периметра стенок палаток серии «ЛОТОС КубоЗонт 4 Термо».

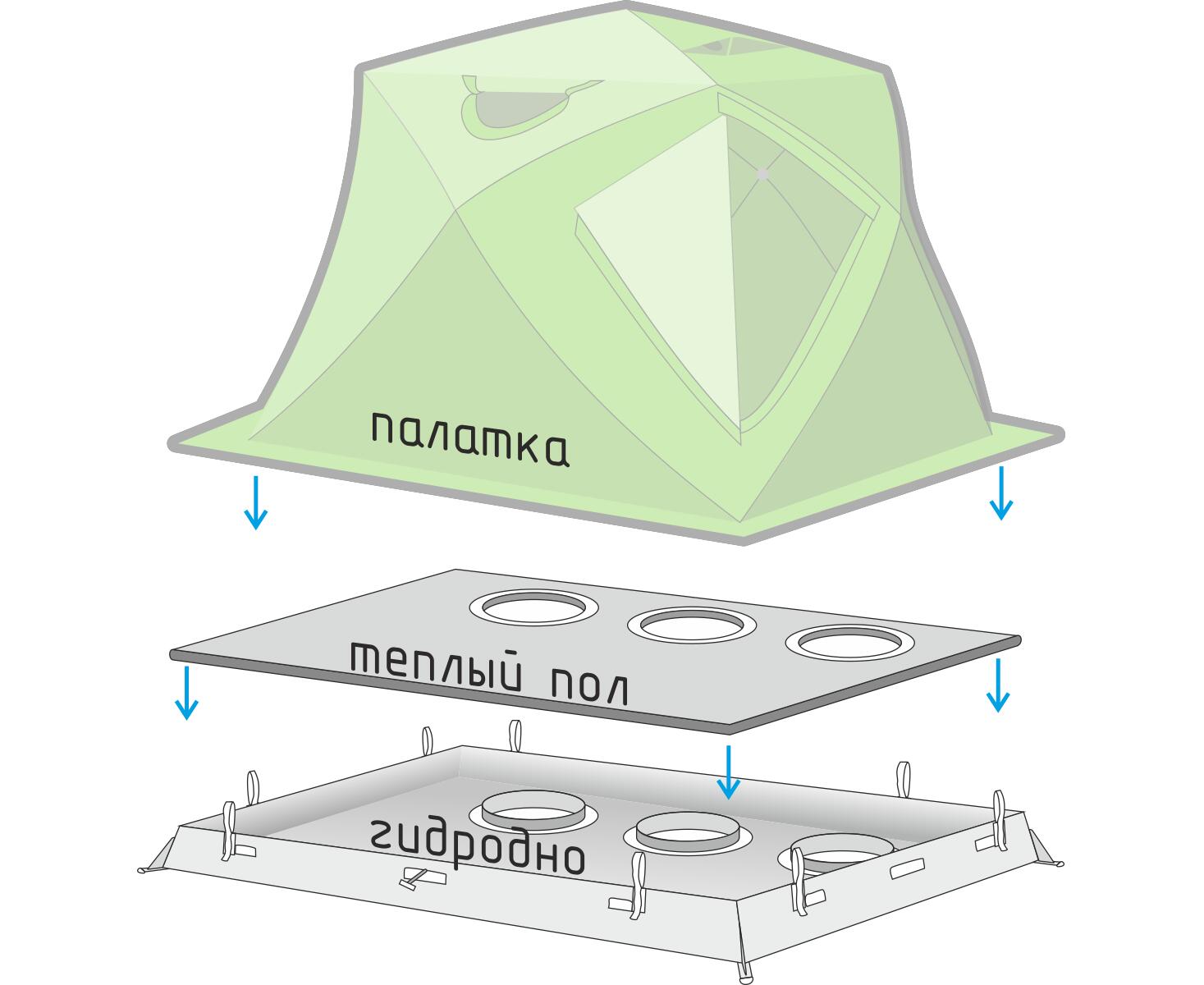

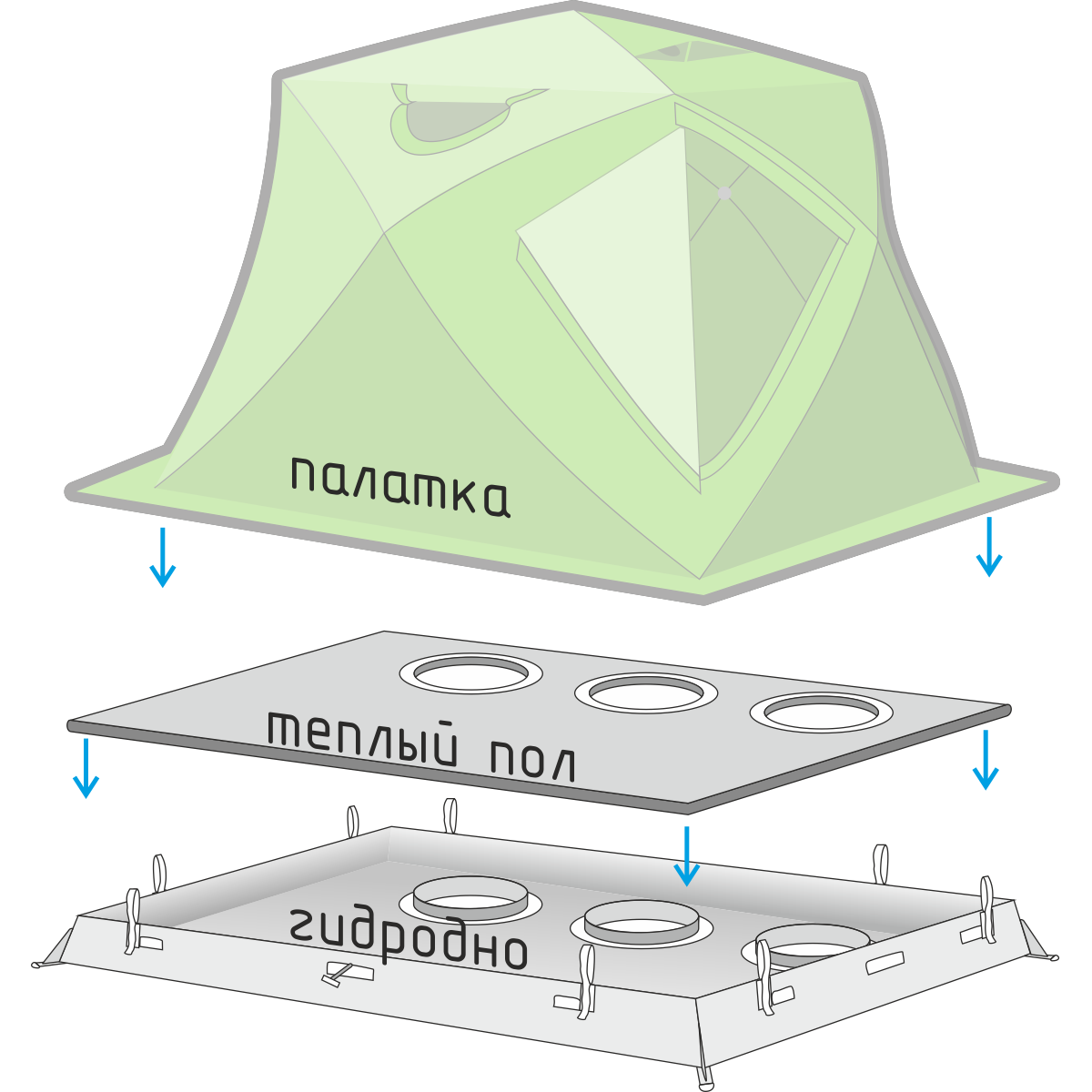

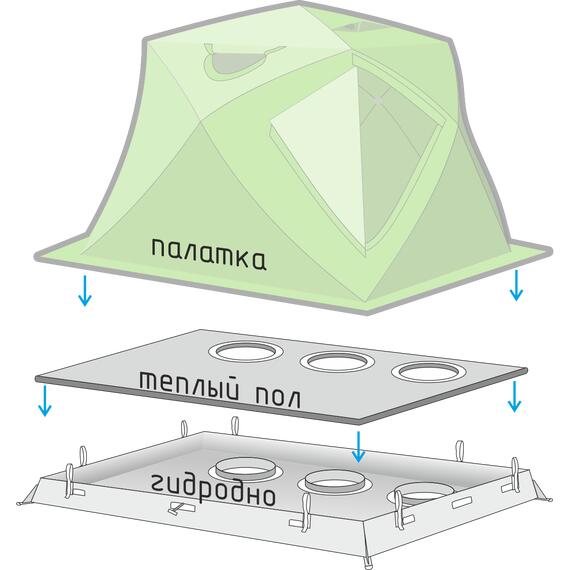

✔Гидро-термоизоляционное дно состоит из двух частей: гидроизоляционного дна и вложенного в него утепленного пола.

✔Дно изготовлено из цельнокроеного прочного морозостойкого материала ПВХ плотностью 630 г/м² и выполнено по форме корыта с защитными бортами высотой 20 см.

✔Утепленный пол изготовлен из теплоизоляционного материала с металлизированным покрытием (Пенофол, тип А, толщина 10 мм), вложенного в герметичный чехол из влагостойкой ткани полиэстер Оксфорд 300Д ПУ4000.

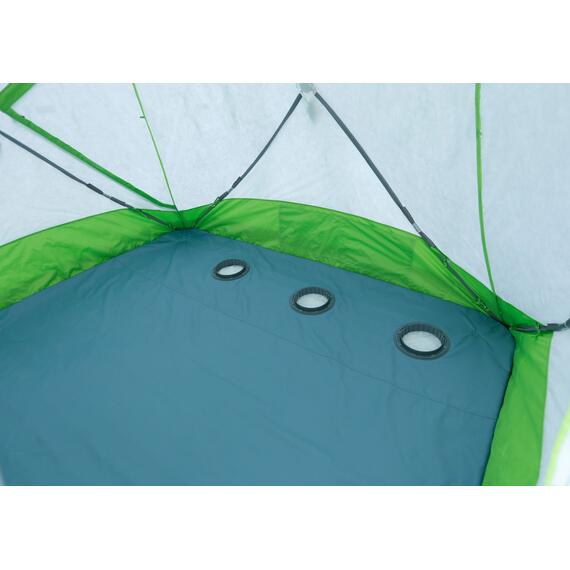

✔Утепленный пол полностью повторяет форму гидроизоляционного дна.

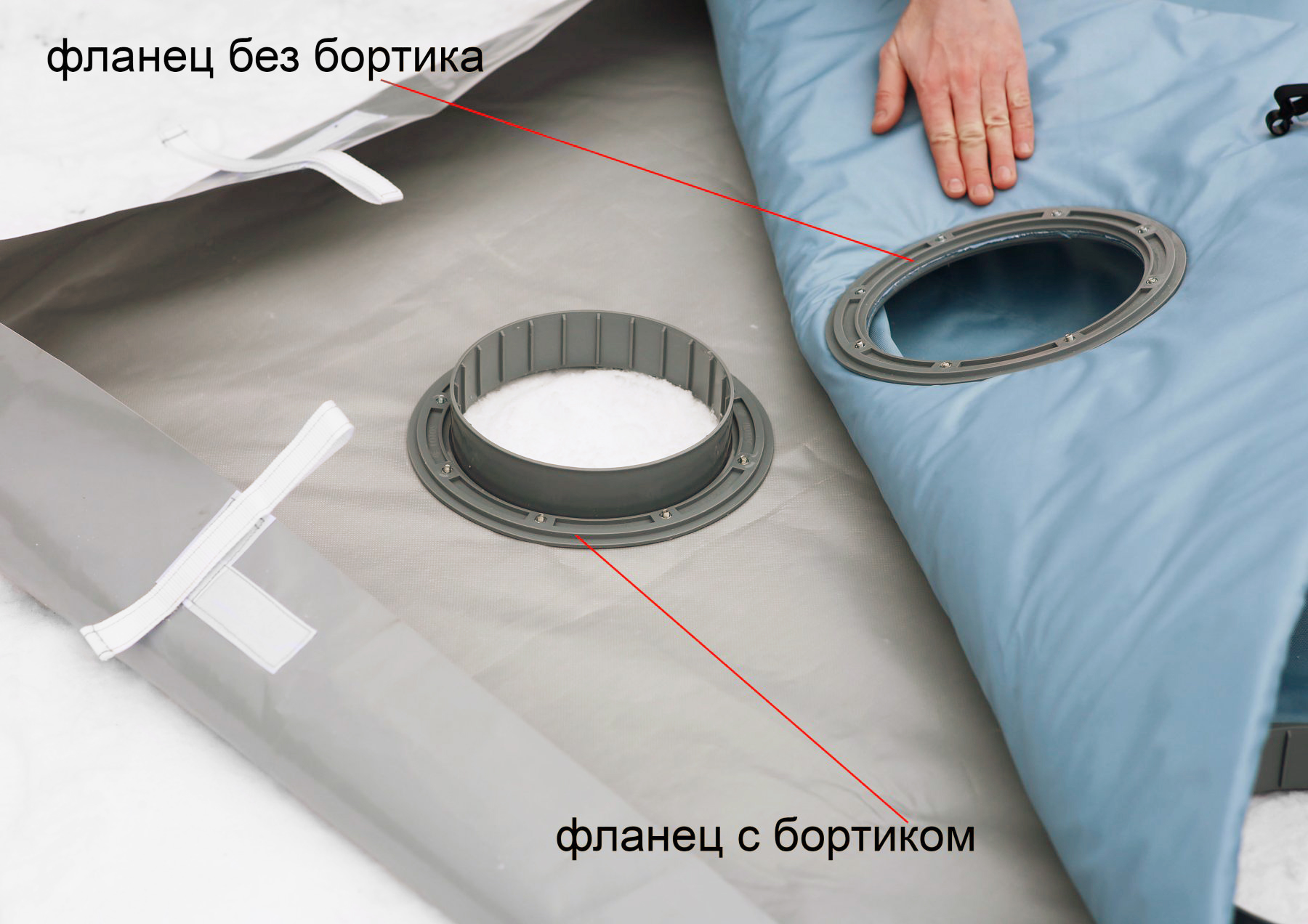

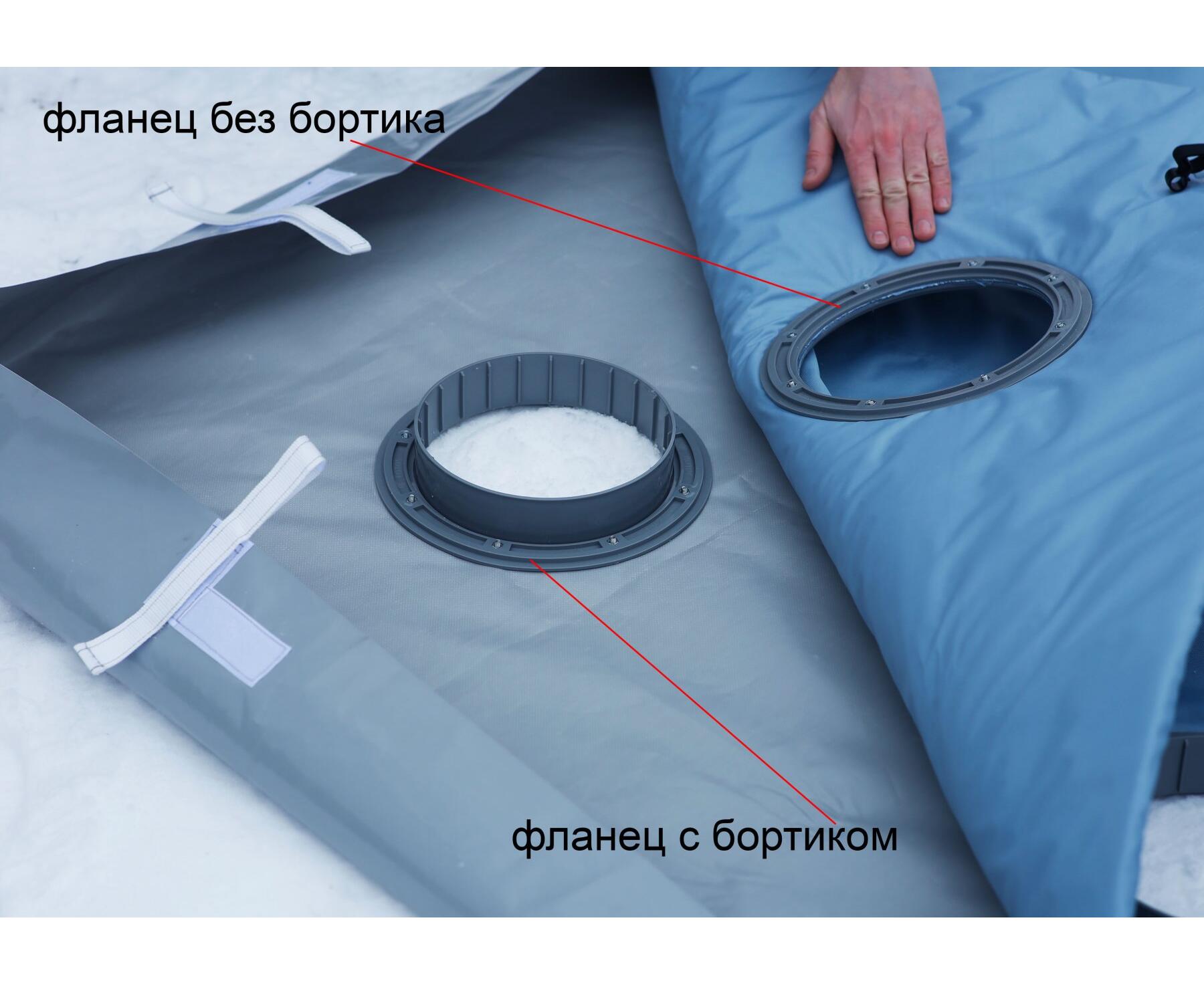

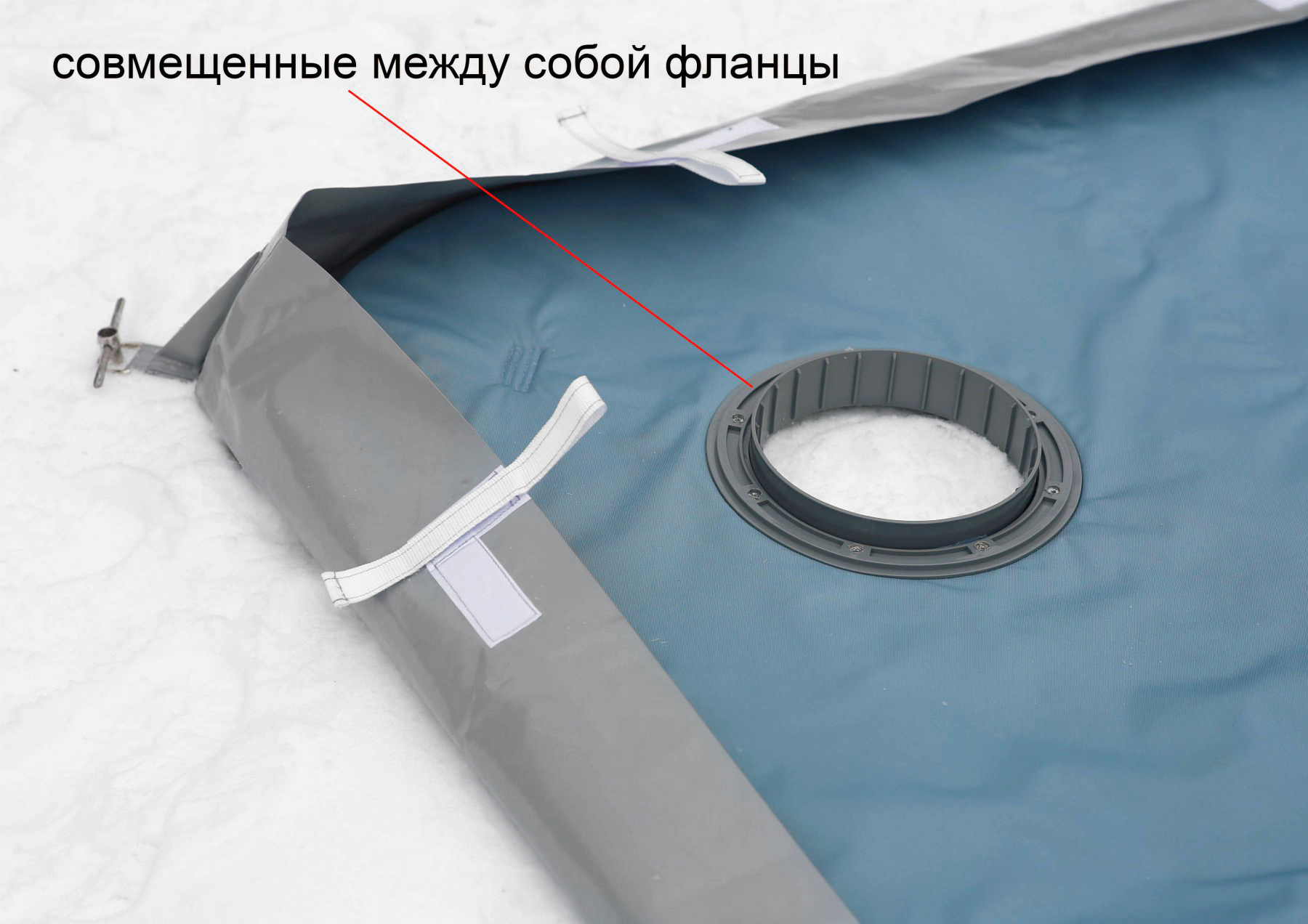

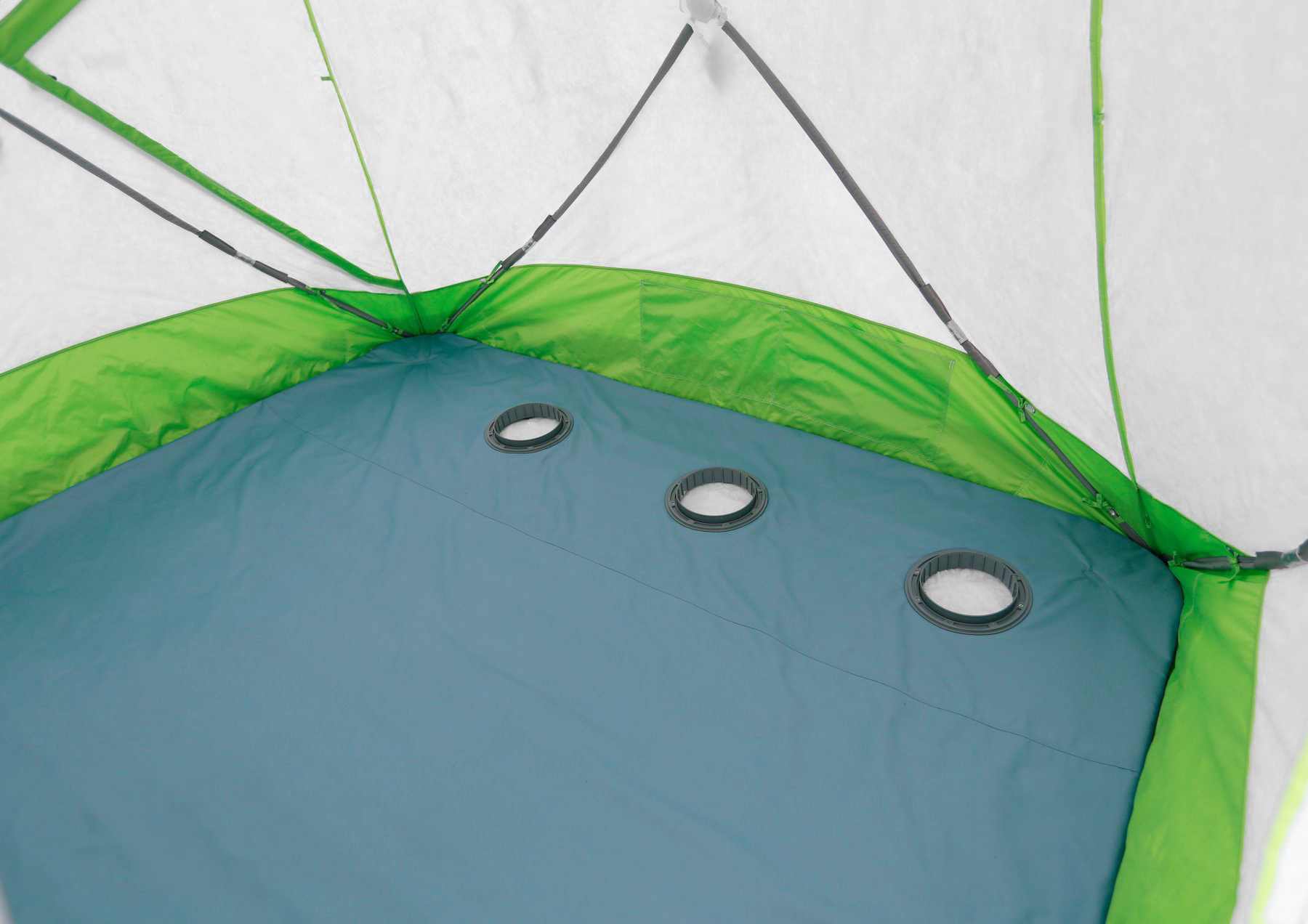

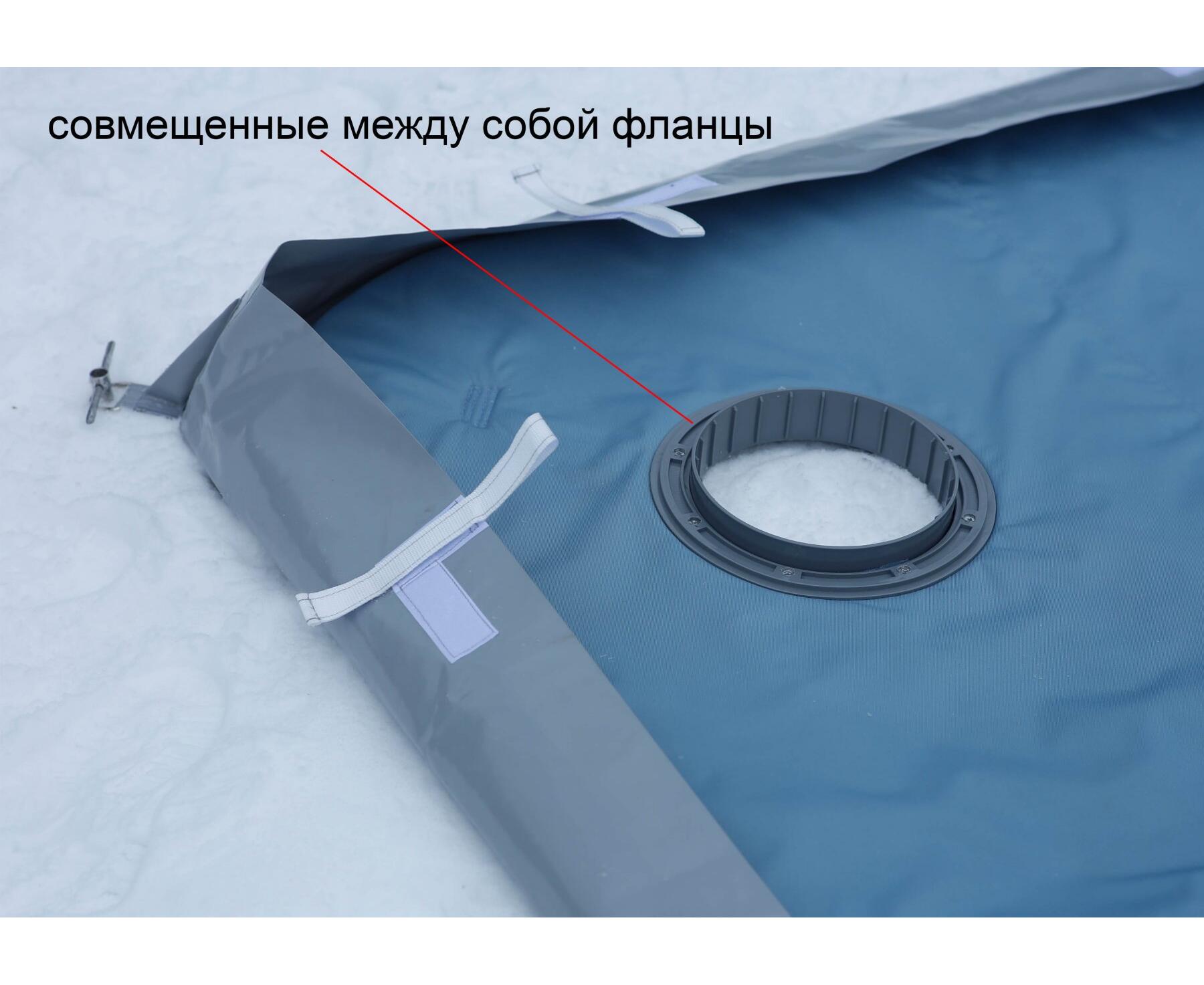

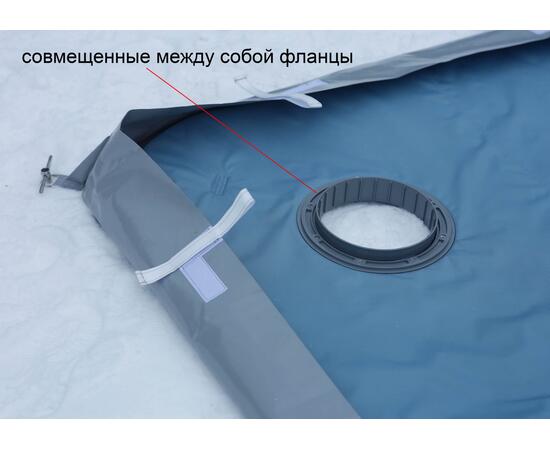

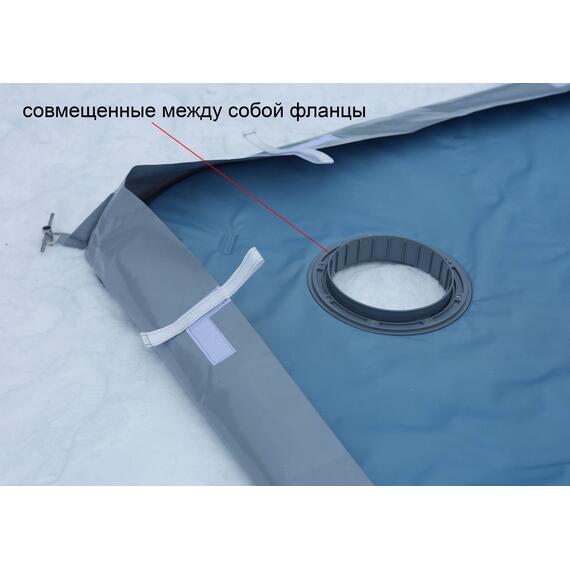

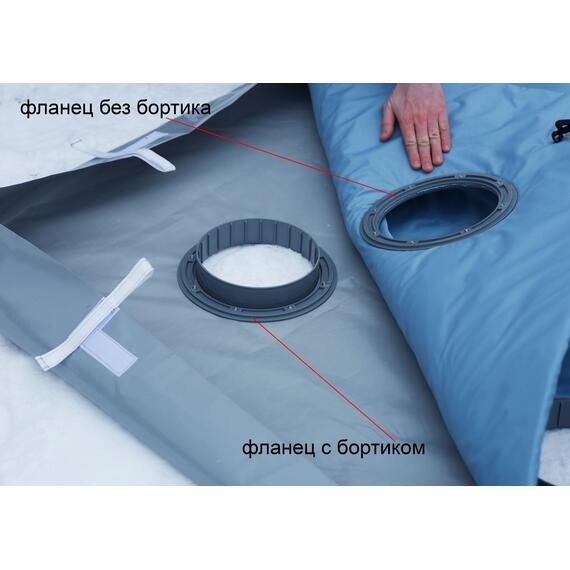

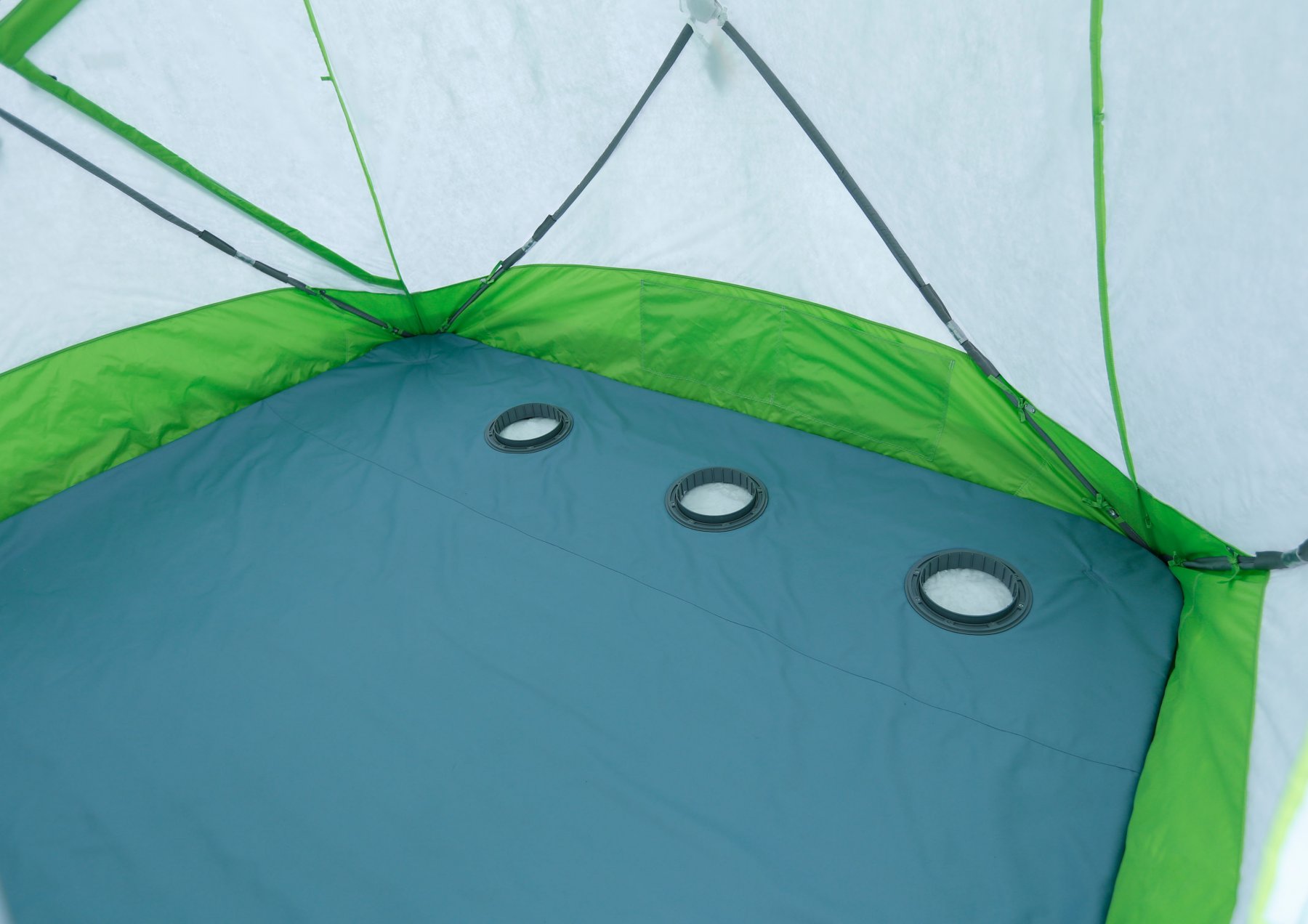

На поверхностях гидроизоляционного дна и утепленного пола установлены по три фланца для отверстий под лунки, которые совмещаются и тем самым фиксируют две части гидро-термо-дна между собой. Фланец утепленного пола выполнен без кольцевого бортика, благодаря чему он может плотно надеваться на кольцевой бортик фланца, установленного в гидроизоляционном дне.

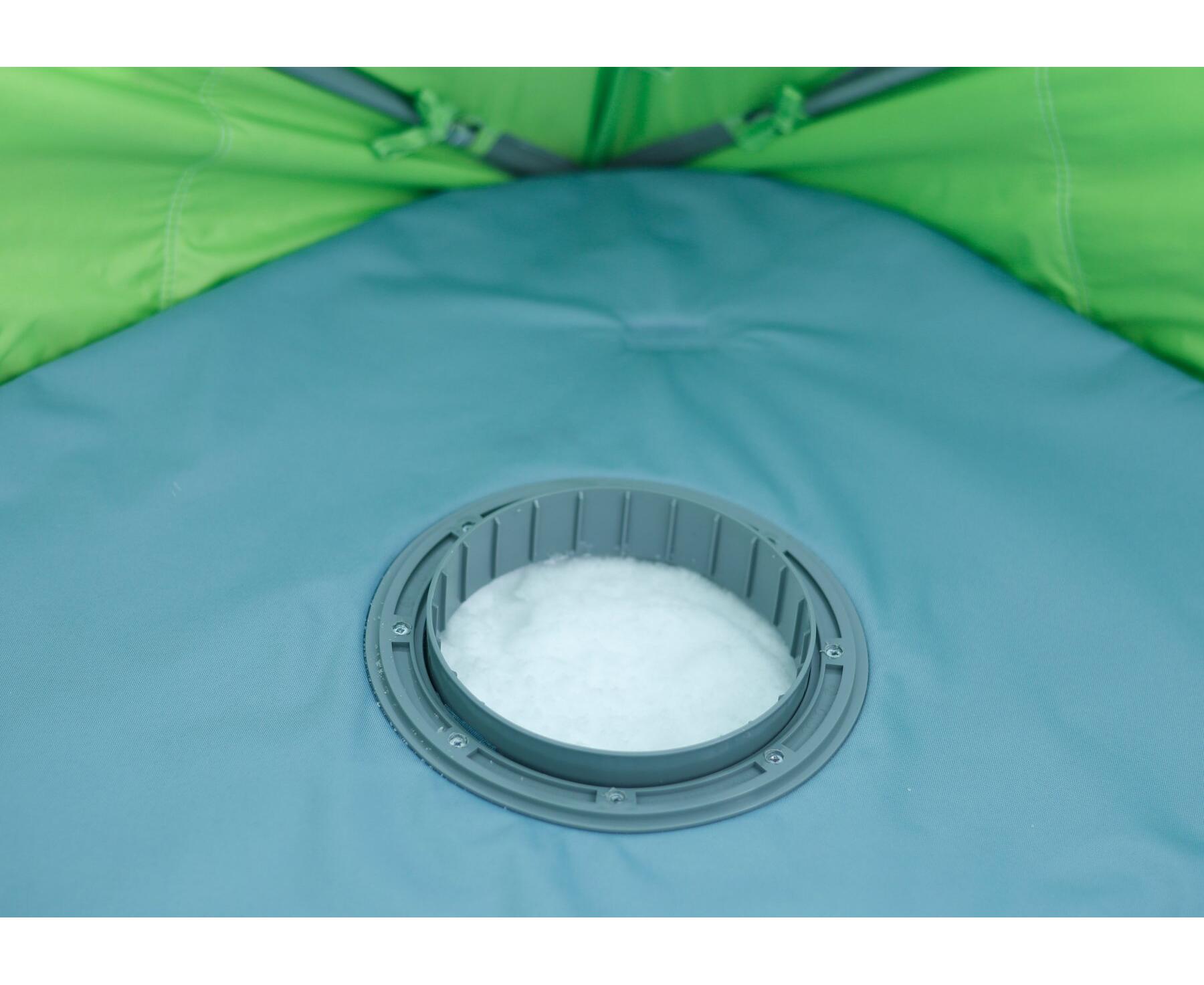

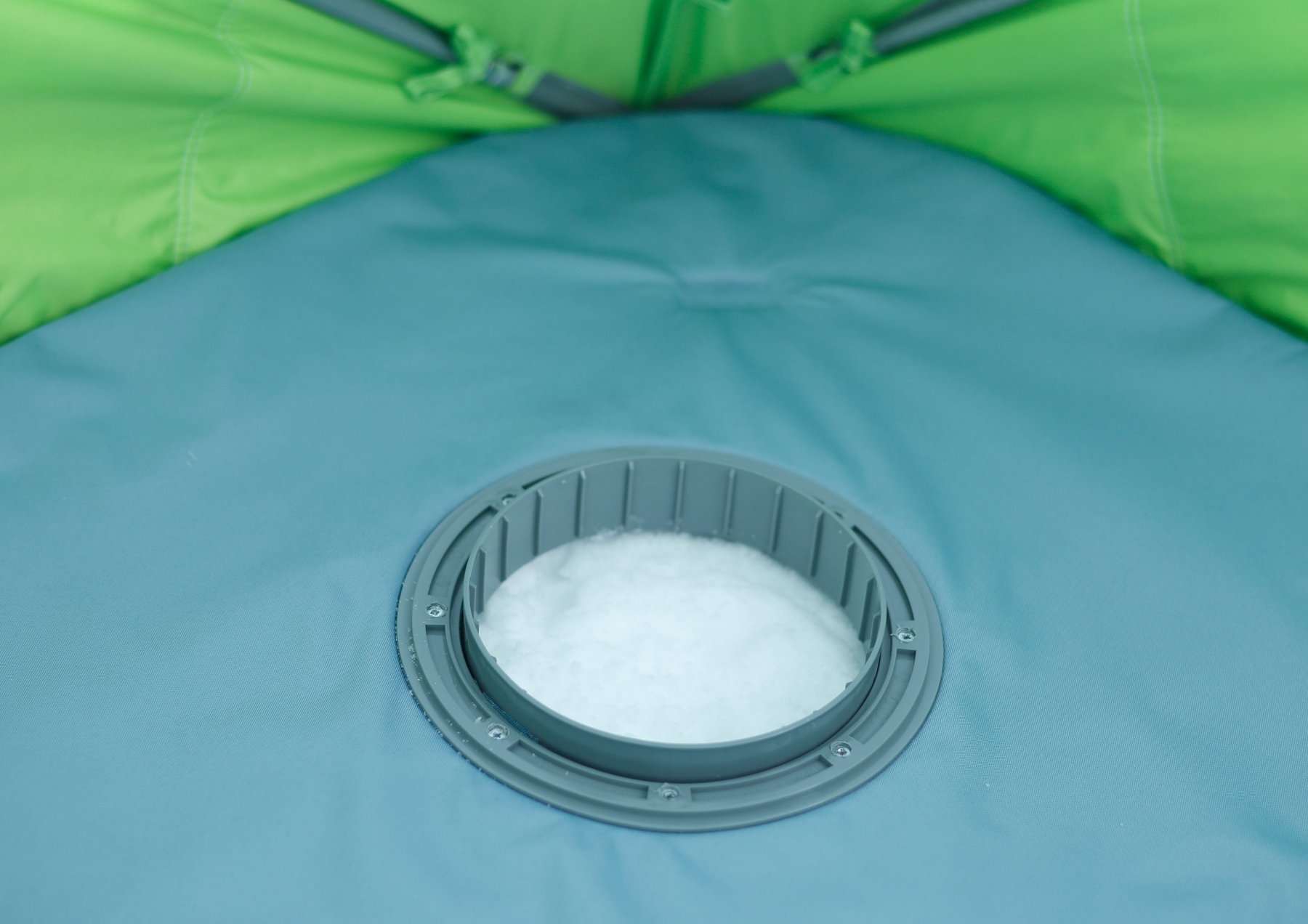

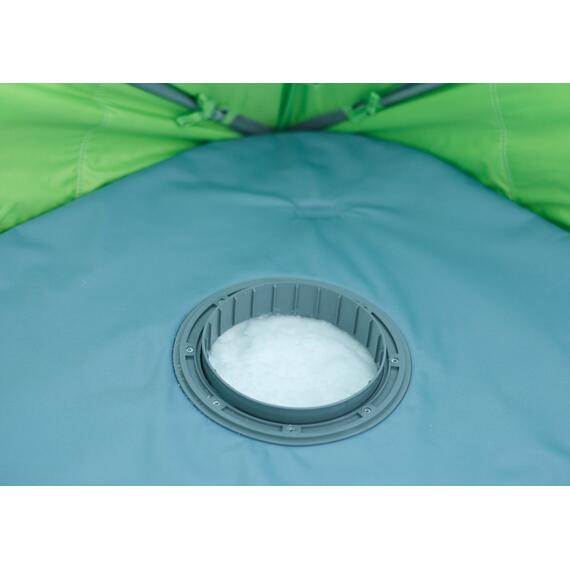

✔Литой кольцевой бортик на нижнем фланце высотой 5 см создает надежное препятствие от затекания воды из лунки на поверхность пола, благодаря чему обеспечивается высокий уровень комфорта для пользователей и надежная защита от намокания вещей и оборудования, размещенных на поверхности утепленного пола.

✔Поверхность утепленного пола, выполненная из прочной высококачественной ткани с высоким влагостойким покрытием ПУ4000, практически исключает вероятность его промокания. Вода, случайно попавшая на поверхность пола, например, при вываживании рыбы, не сможет просачиваться внутрь утеплителя, что гарантирует его сухость и стабильность теплоизоляционных характеристик пола. (Воду с поверхности пола можно при необходимости удалить тряпочкой).

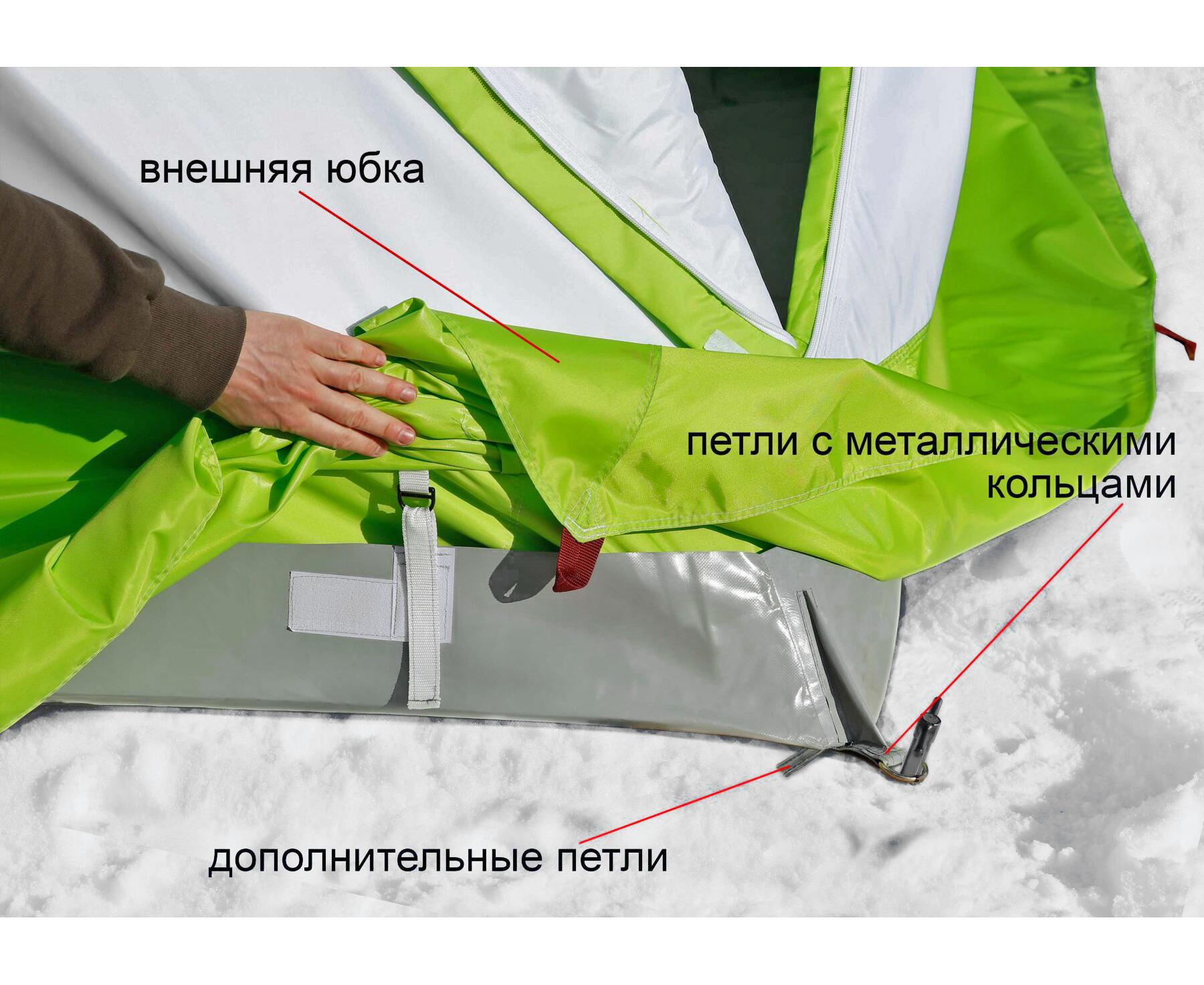

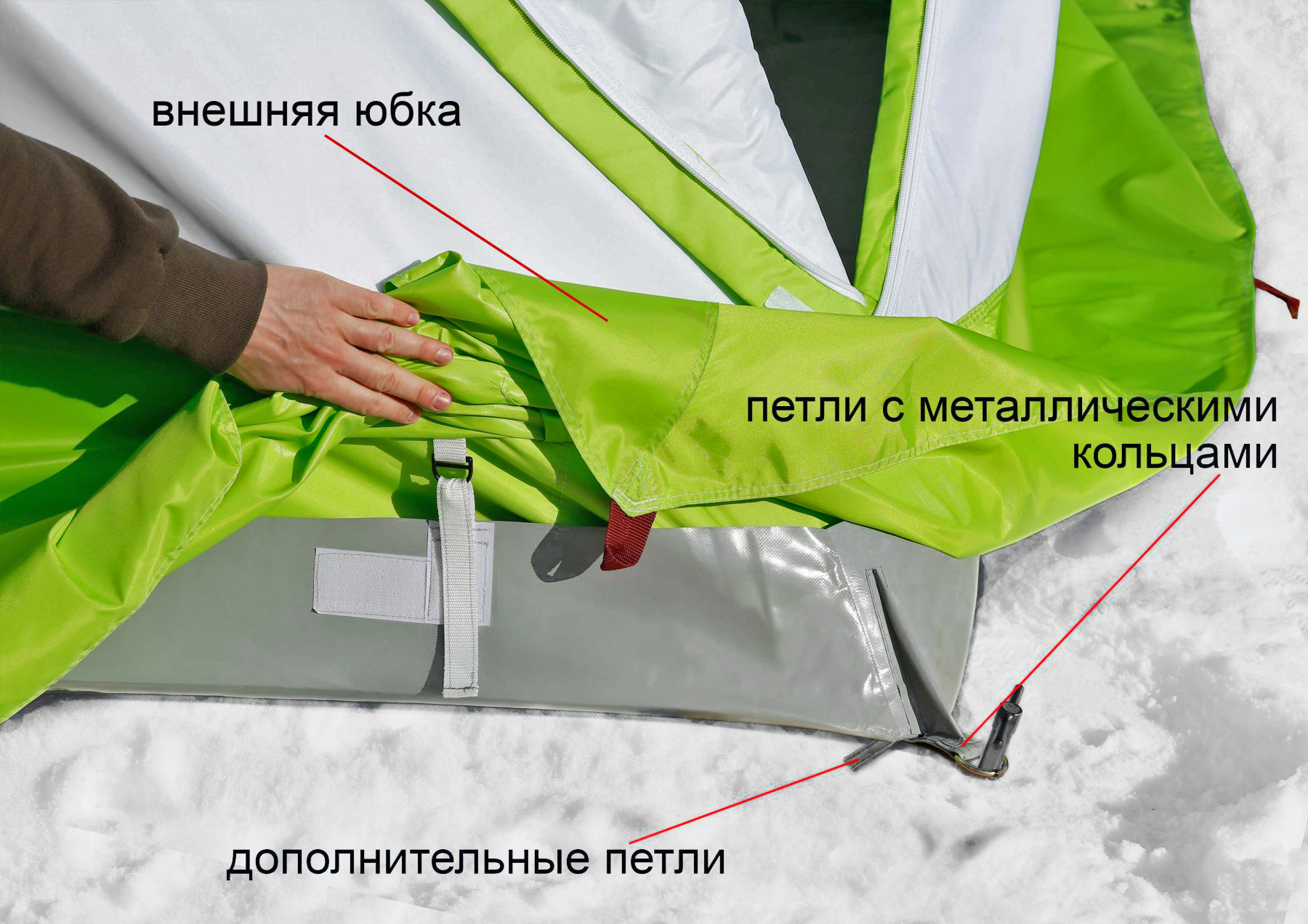

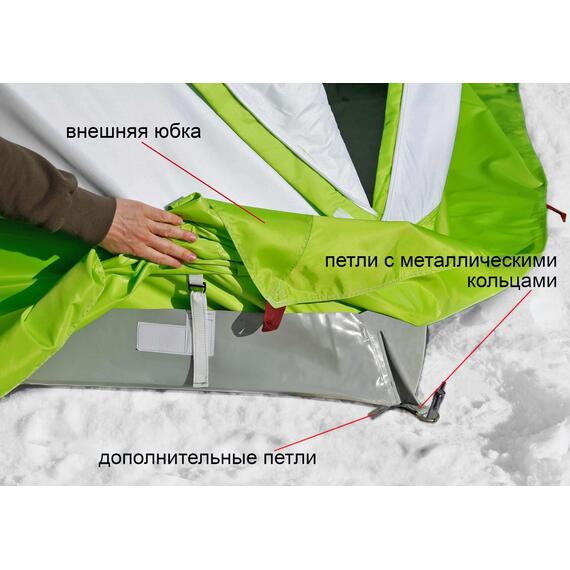

В процессе эксплуатации гидро-термоизоляционное дно расстилается на поверхности льда и крепится ввертышами с натяжкой по углам за петли с металлическими кольцами. Ребра жесткости на петлях с металлическими кольцами обеспечивают вертикальное расположение бортов гидро-термоизоляционного дна, исключая затекание воды на его поверхность, что, в свою очередь, позволяет производить разборку и сложение палатки в сухом и чистом состоянии. Раскрытая палатка устанавливается в гидро-термоизоляционное дно, края которого сверху накрываются внешней юбкой, обеспечивающей надежную защиту от попадания осадков внутрь «гидро-корыта».

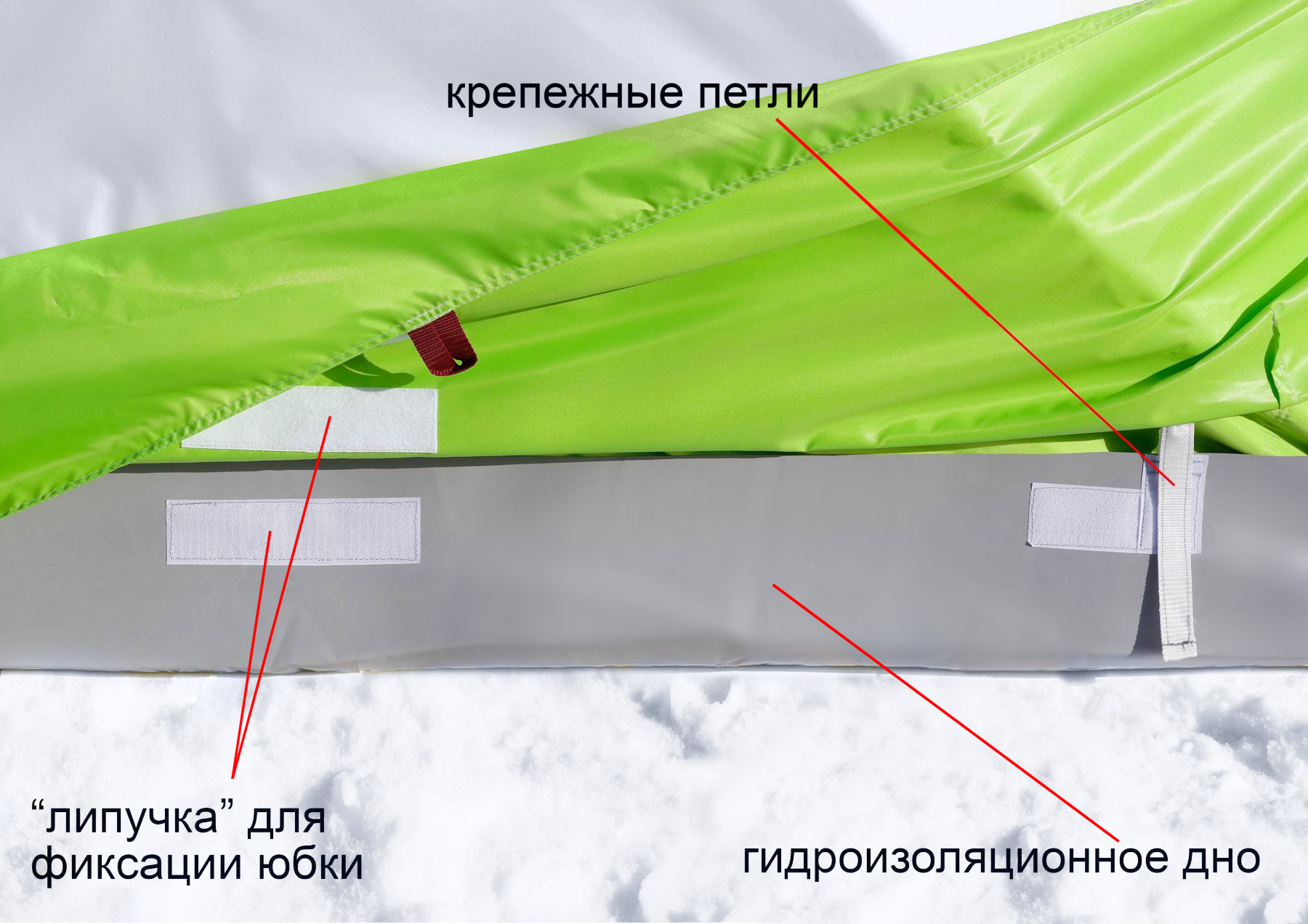

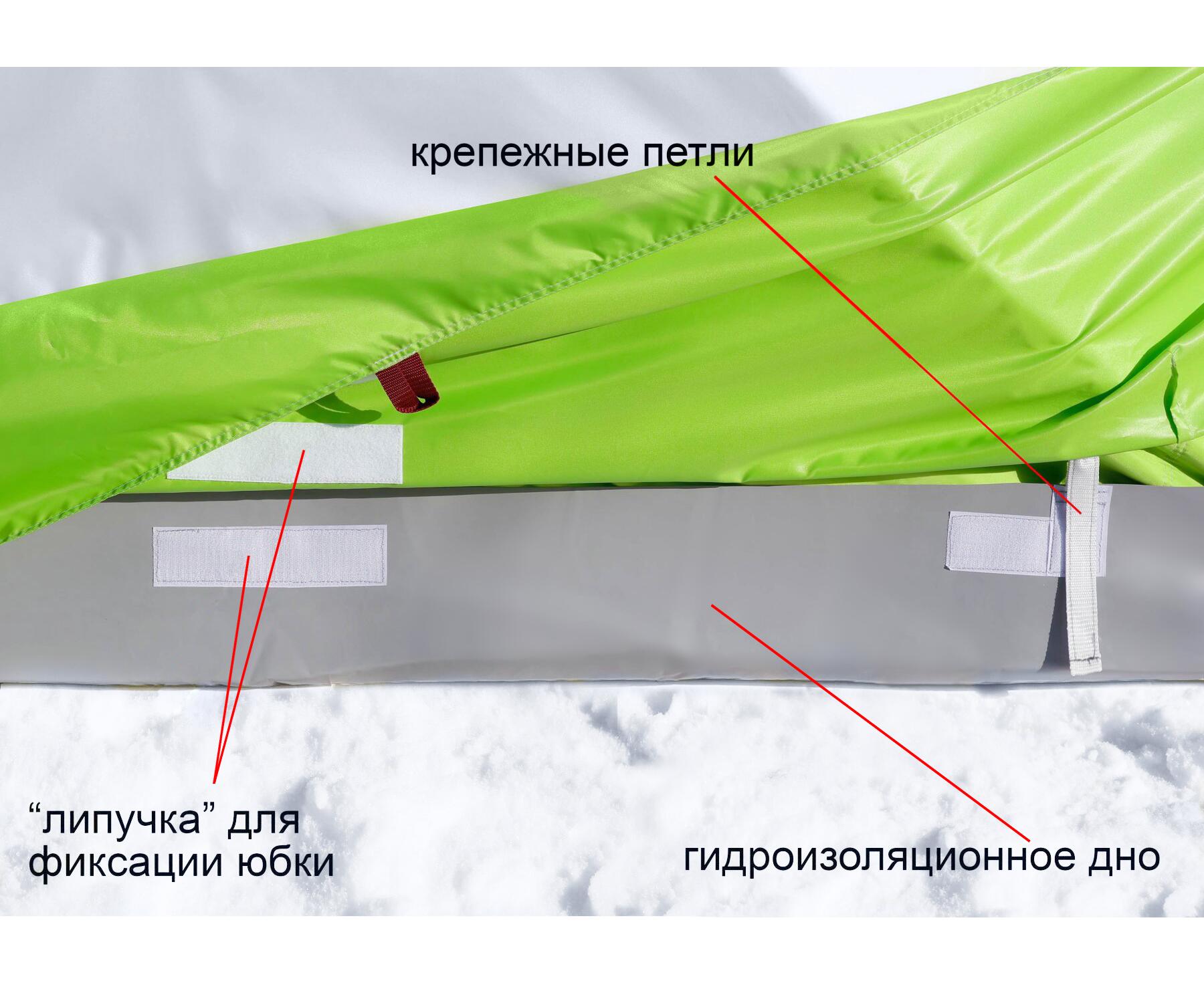

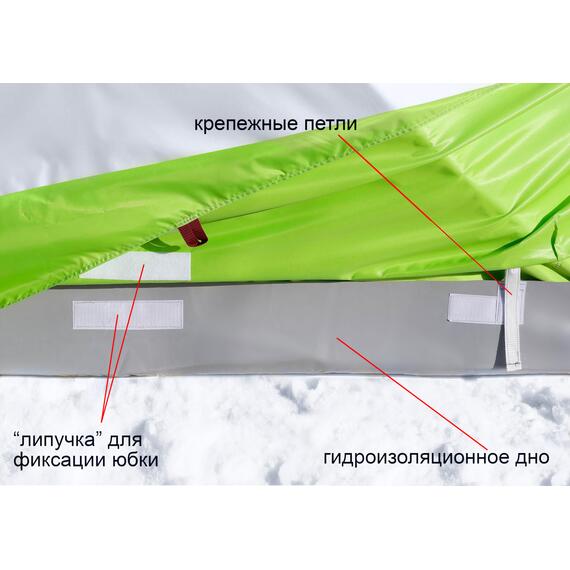

Крепление палатки к гидро-термоизоляционному дну осуществляется при помощи крепежных петель, которые расположены под внешней юбкой. Внешняя юбка дополнительно крепится "липучкой" в ее средней части, тем самым, фиксируя бортики гидроизоляционного дна в вертикальном положении.

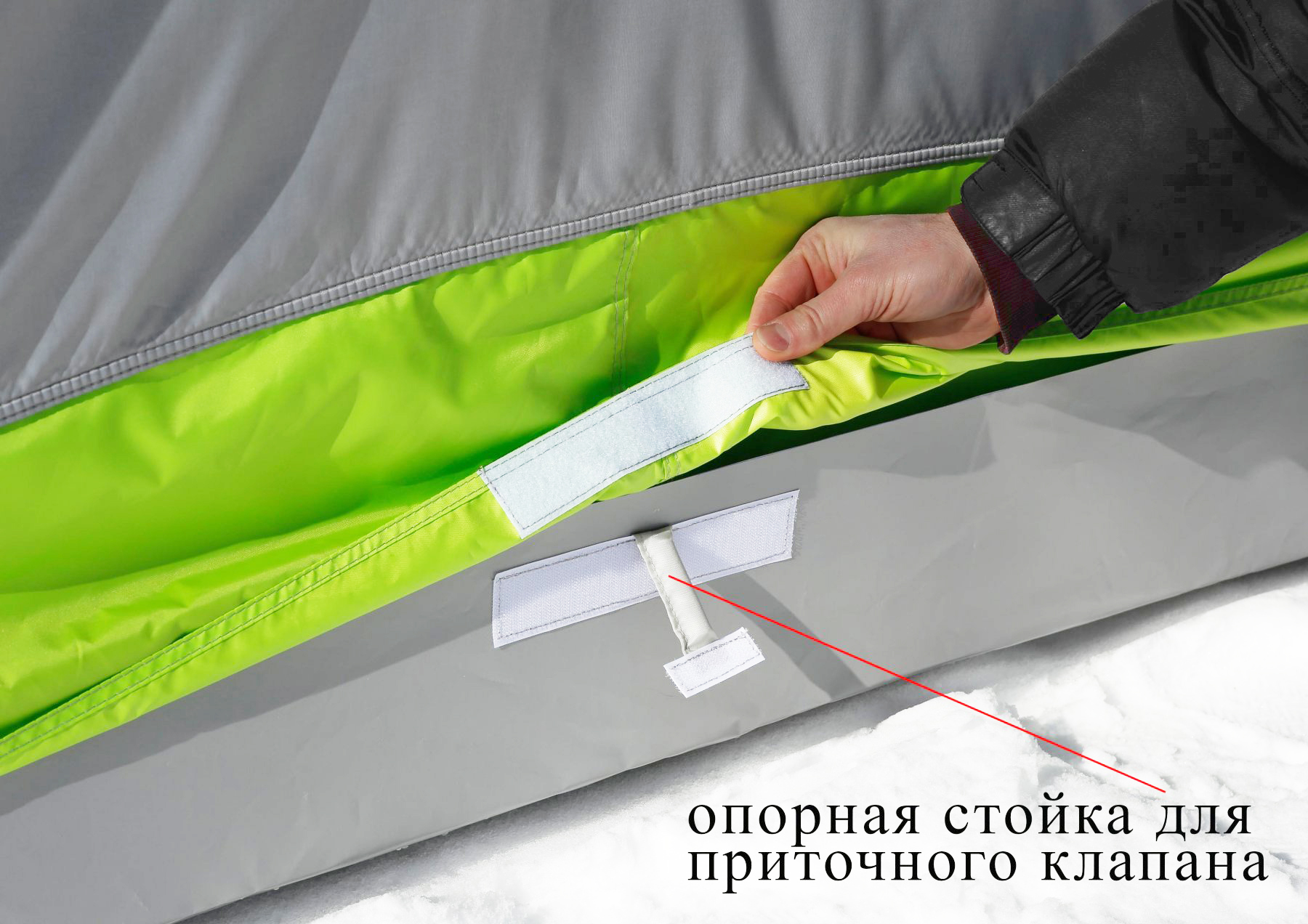

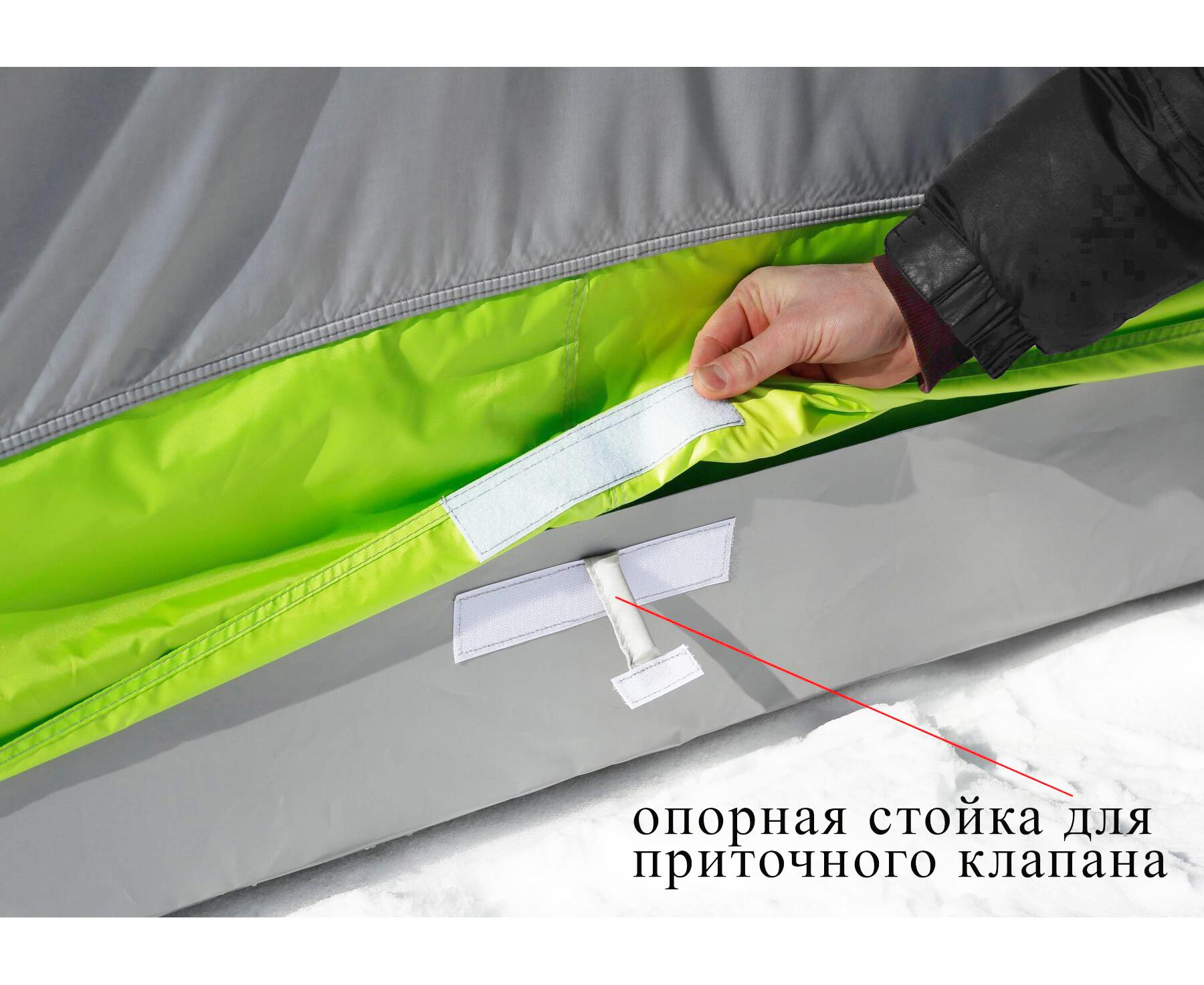

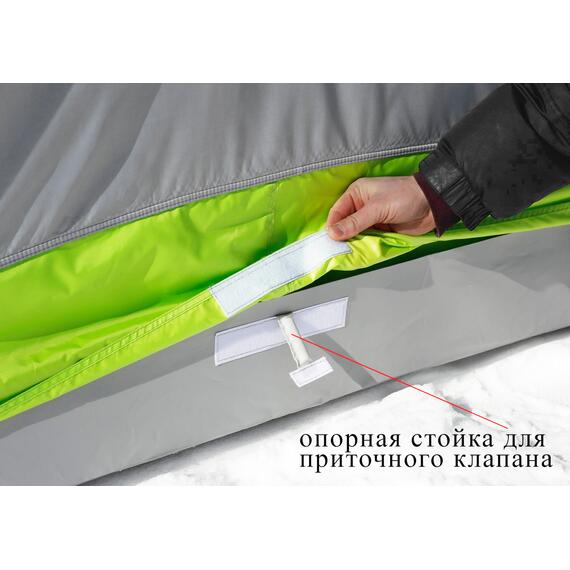

Опорная стойка для приточного клапана фиксируется "липучкой" на внешней юбке палатки и формирует защищенный от осадков воздушный зазор, который дублирует приточный клапан на палатке. Дополнительные петли, расположенные на одной из сторон дна, позволяют перемещать волоком по льду раскрытую палатку, установленную в корытообразном днище, вместе со всем снаряжением внутри палатки.

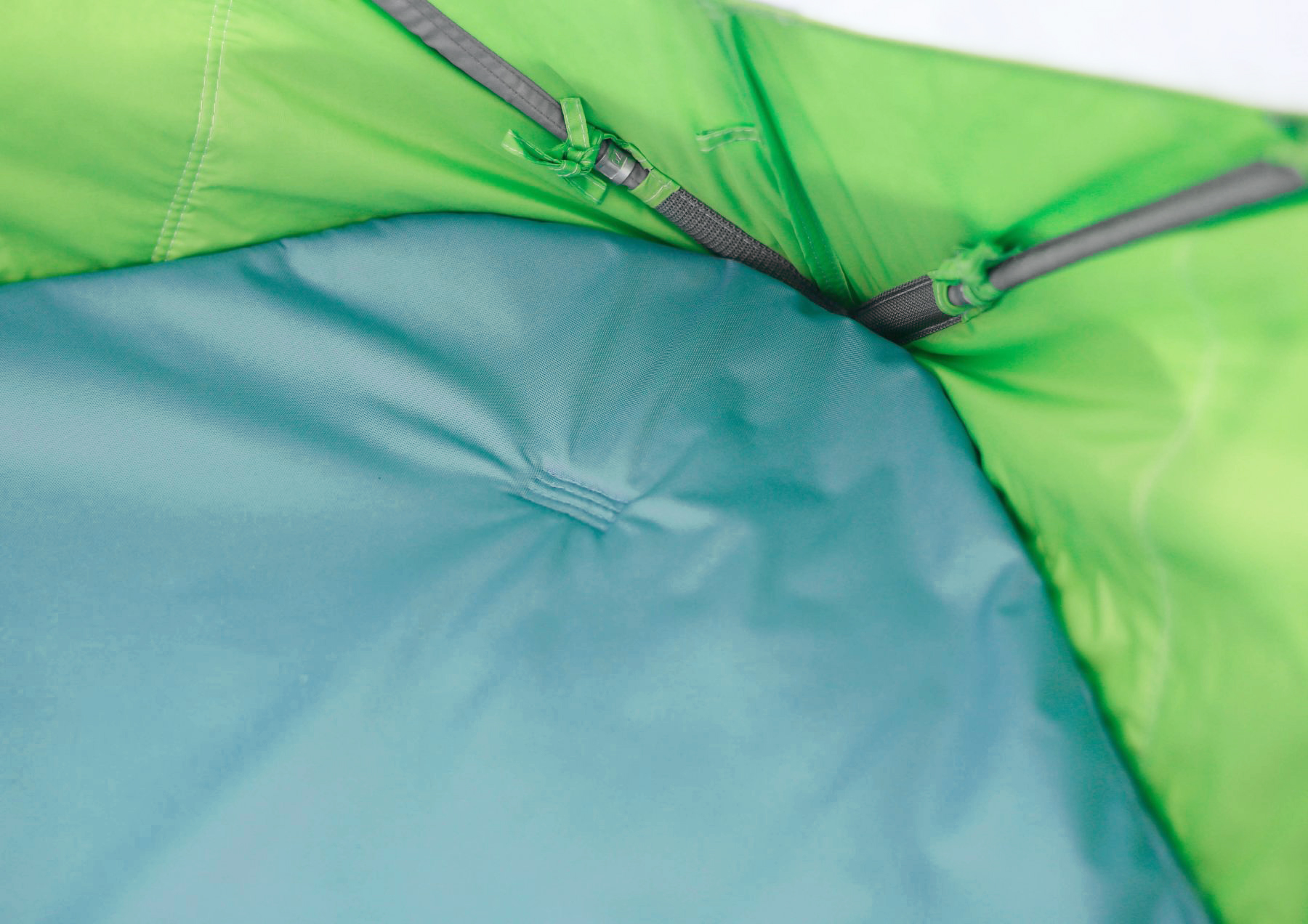

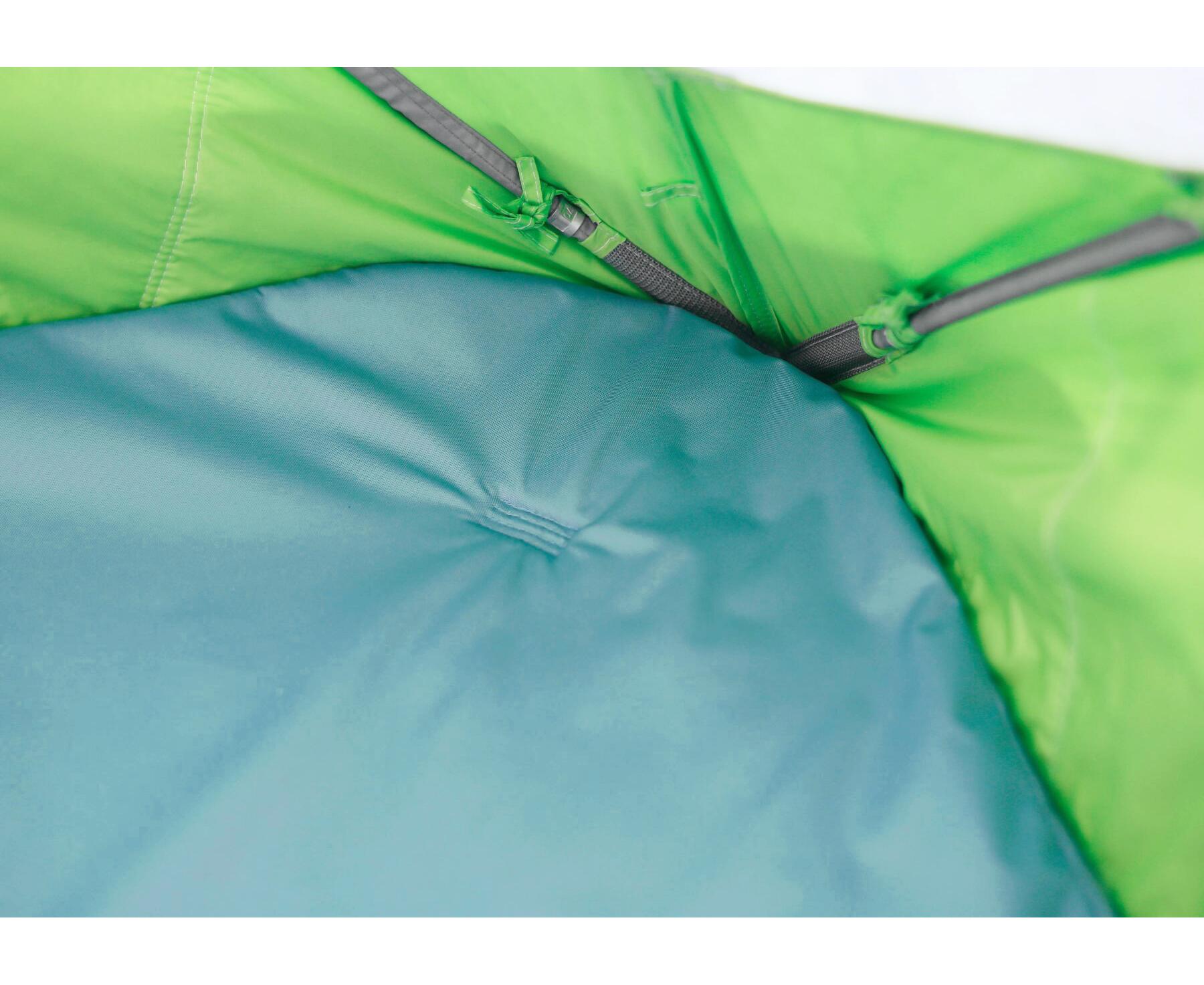

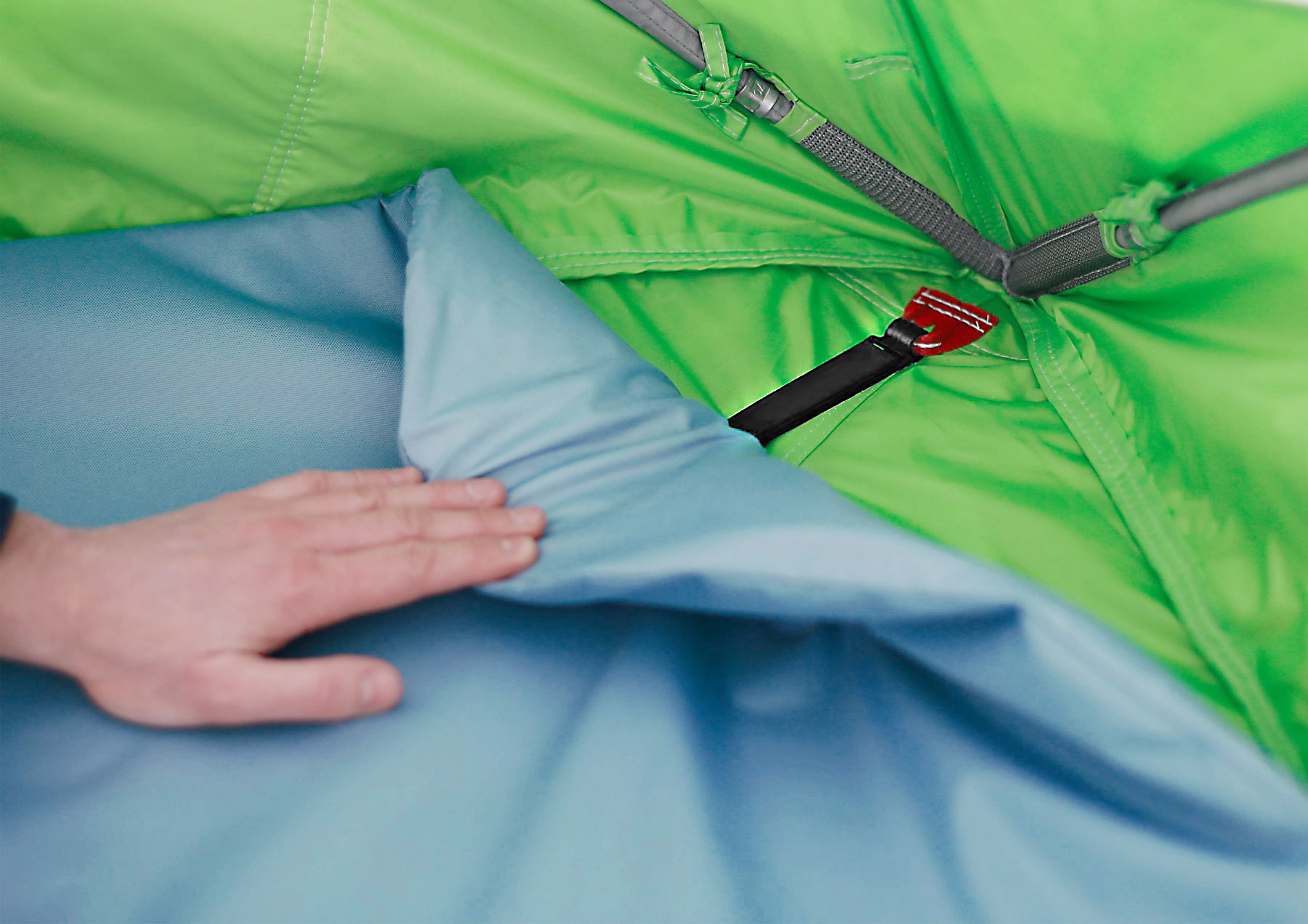

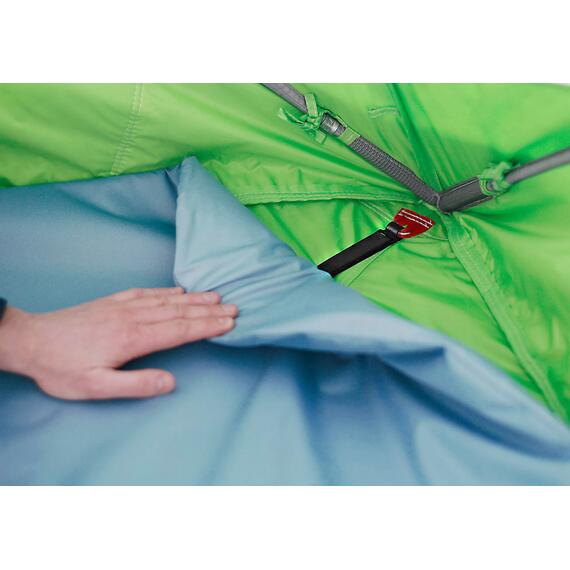

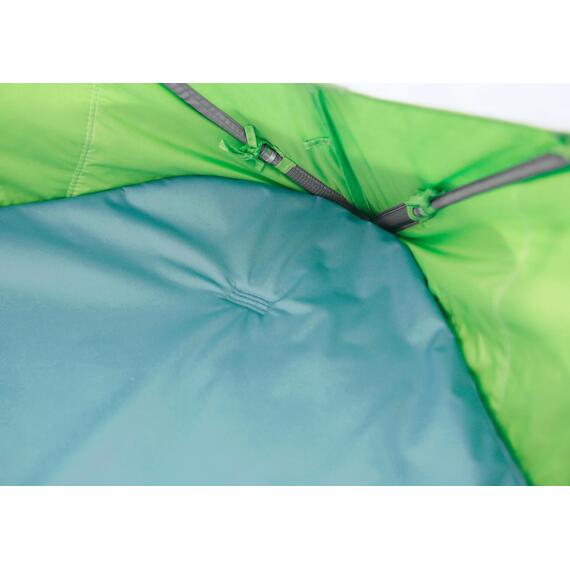

✔После установки палатки в гидро-теплоизоляционное дно края утепленного пола рекомендуется расположить поверх внутренней юбки палатки.

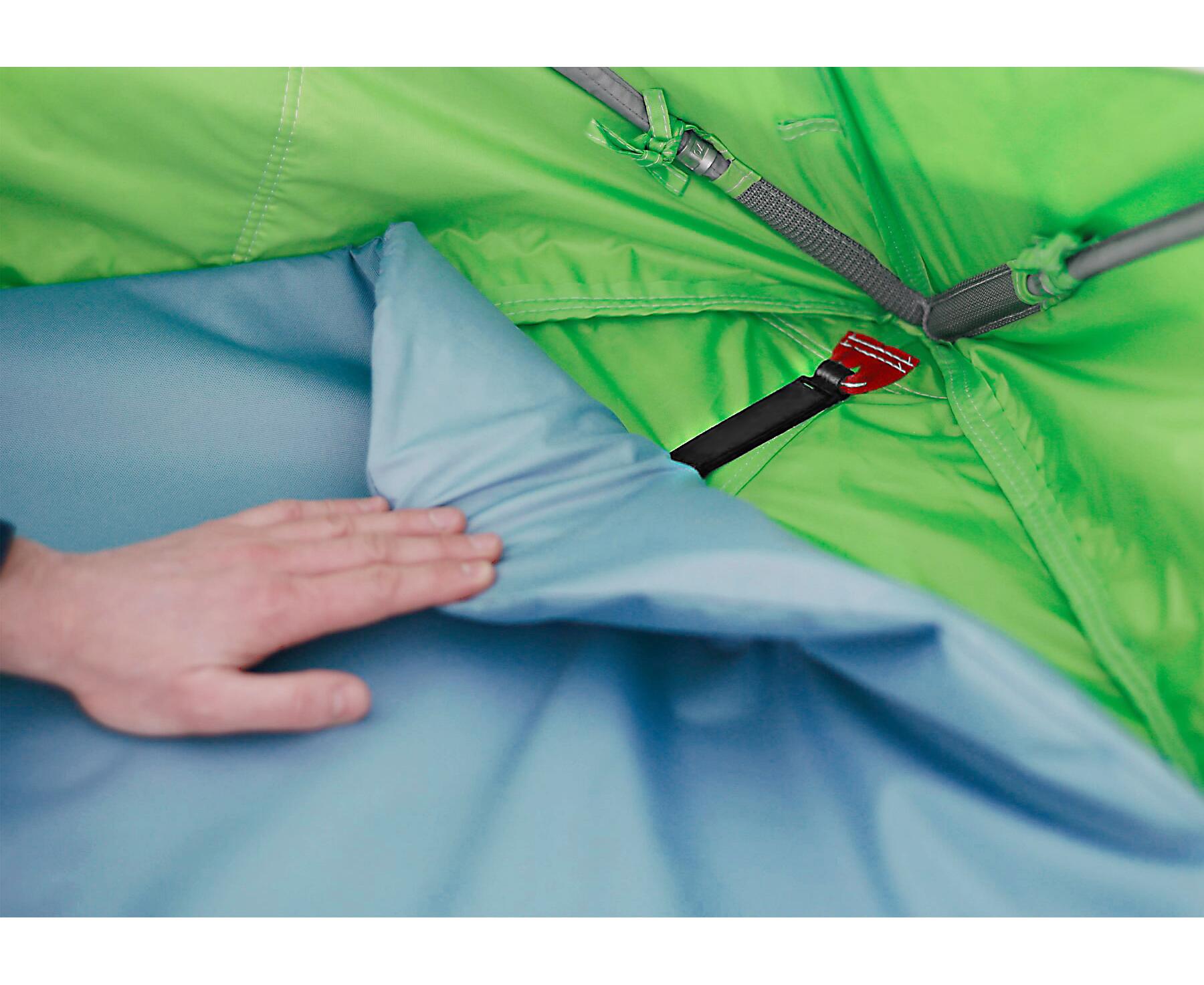

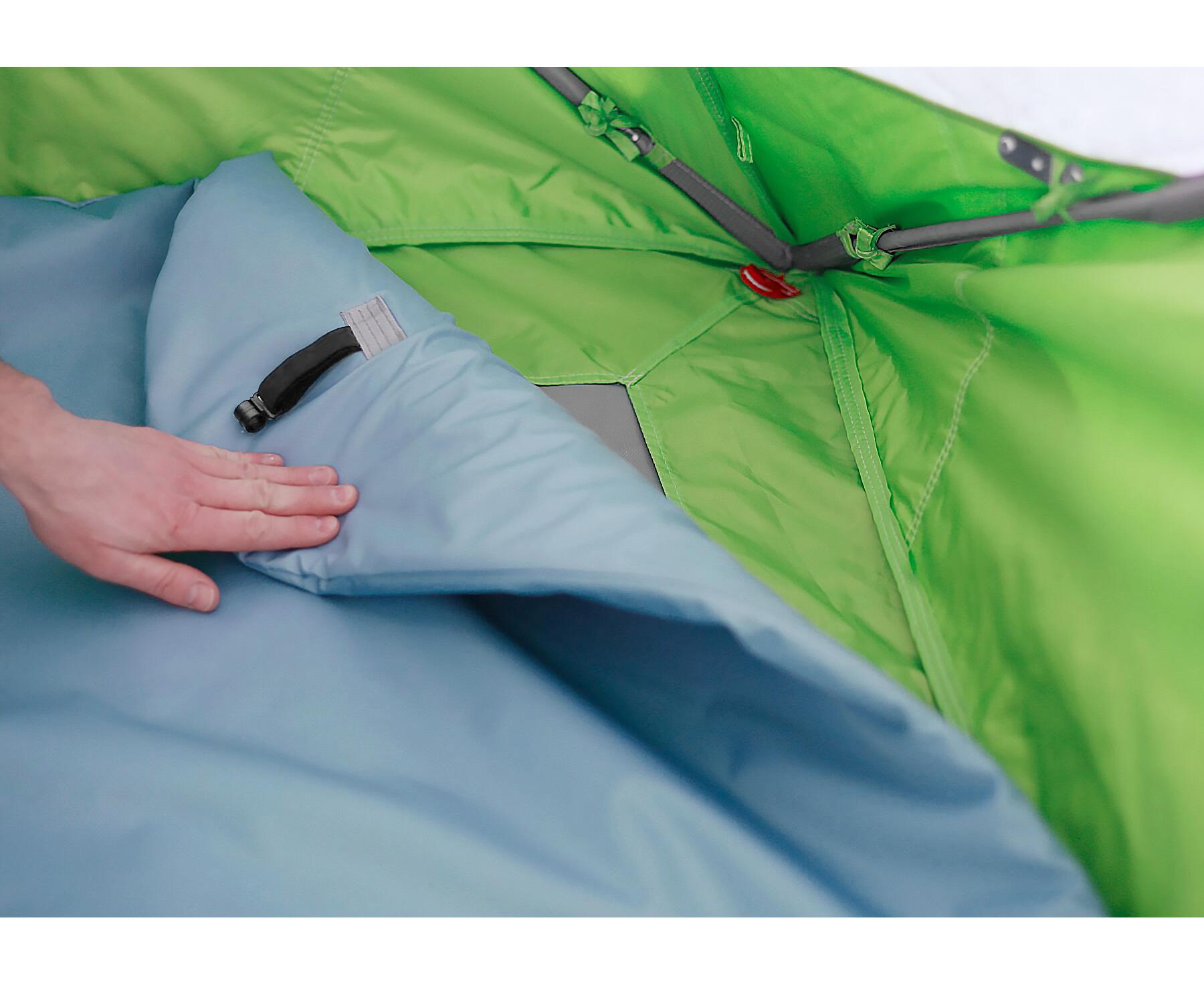

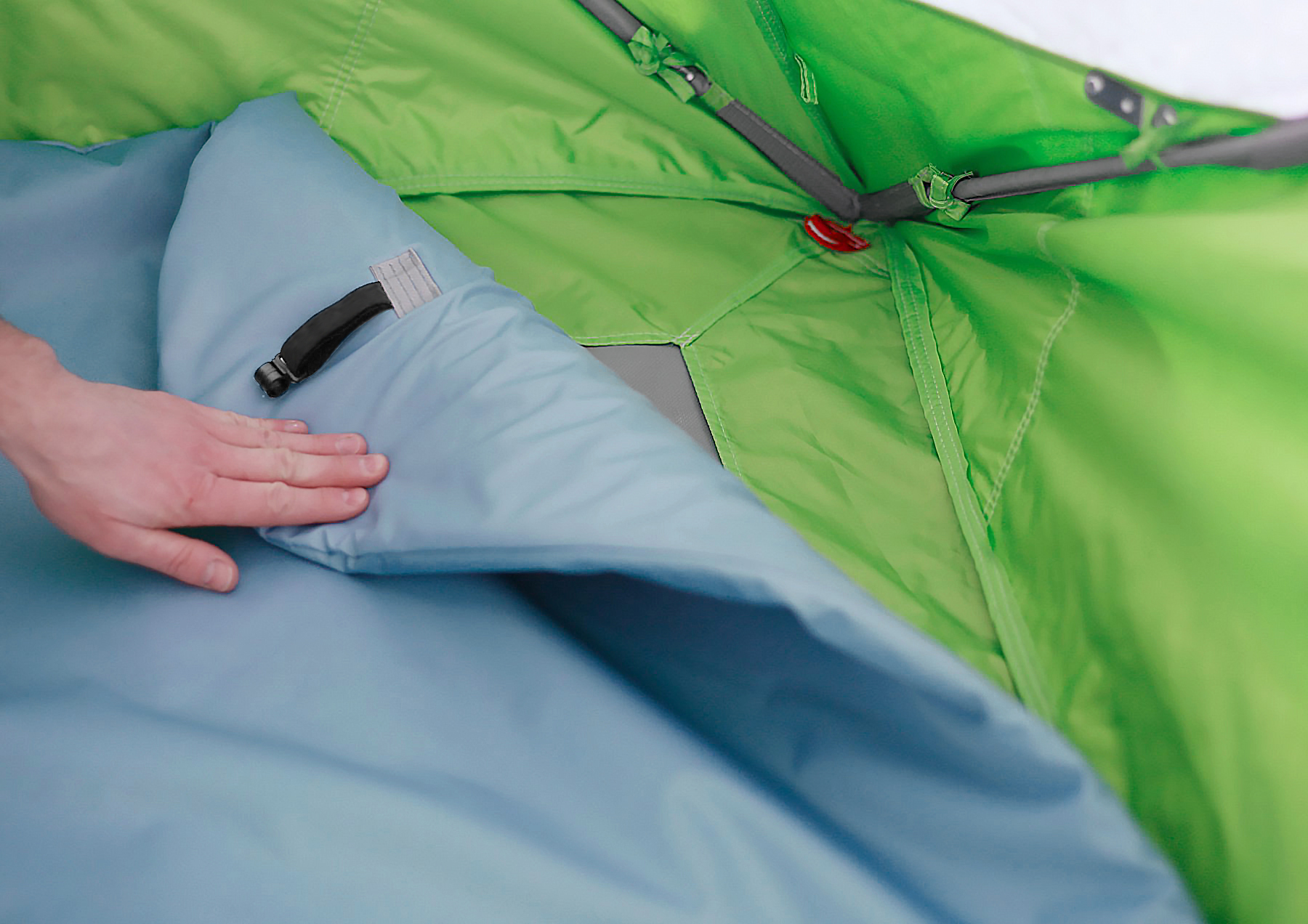

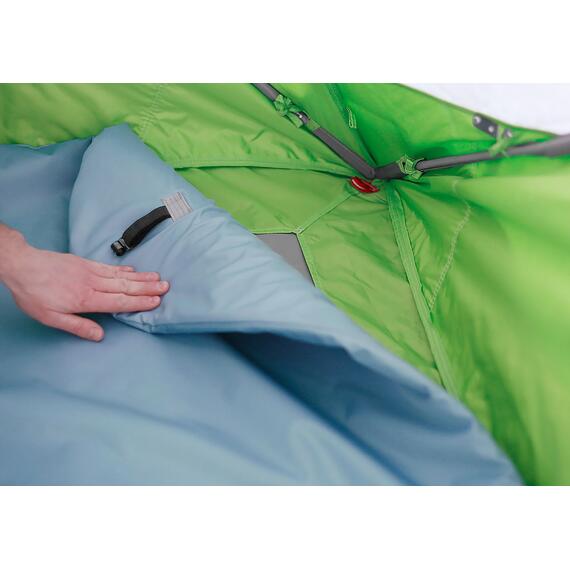

✔Для повышения целостности конструкции укрытия можно дополнительно закрепить утепленный пол к внутренней юбке палатки при помощи петель с крючком.

Расположение утепленного пола поверх внутренней юбки обеспечивает укрытию высокую теплоизоляцию и исключает возможное задувание по всему нижнему периметру палатки. При этом теплая палатка совместно с гидро-термоизоляционным дном образуют цельное и очень устойчивое укрытие, способное надежно защитить пользователя от сильного ветра, мороза и затопления водой.

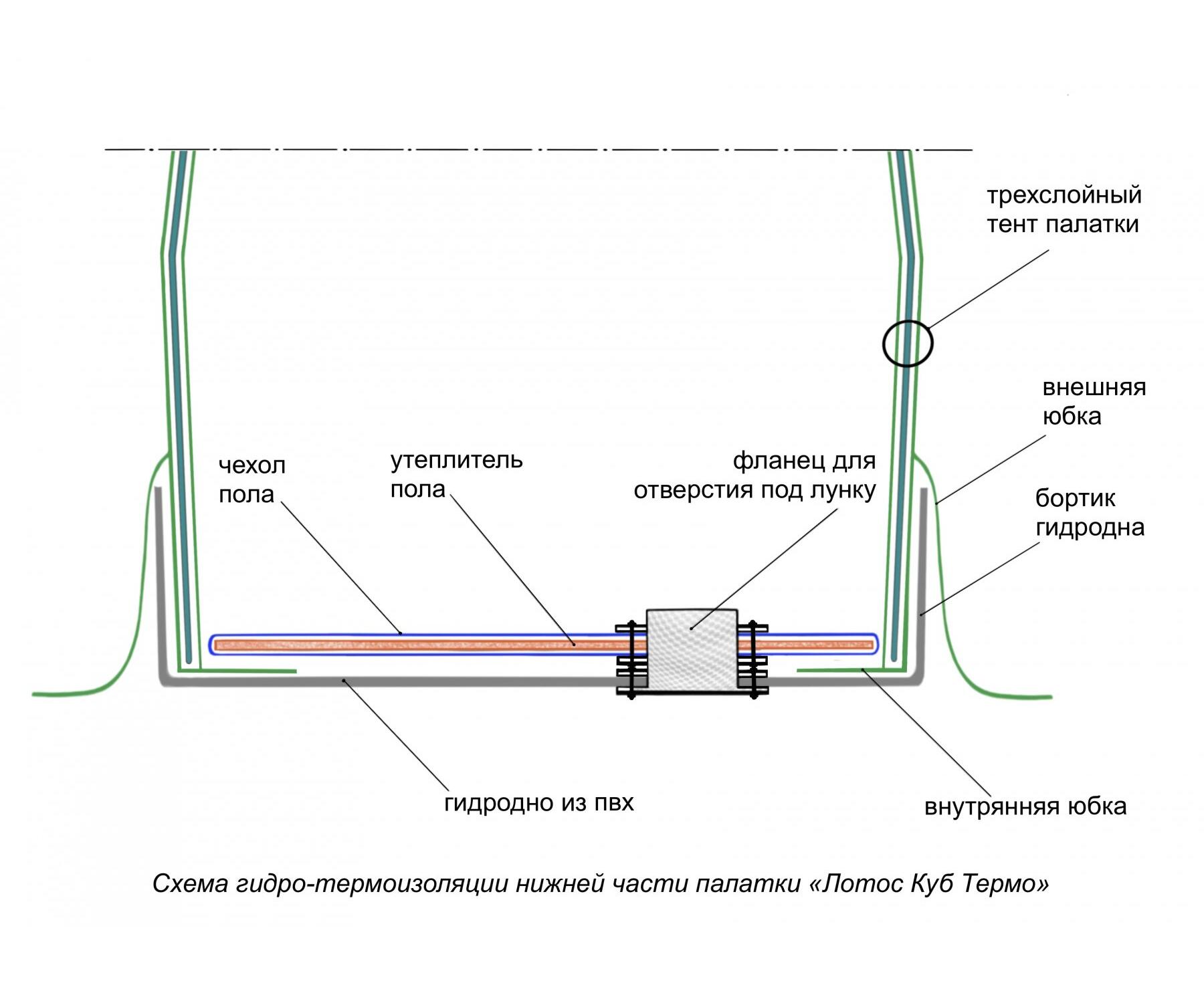

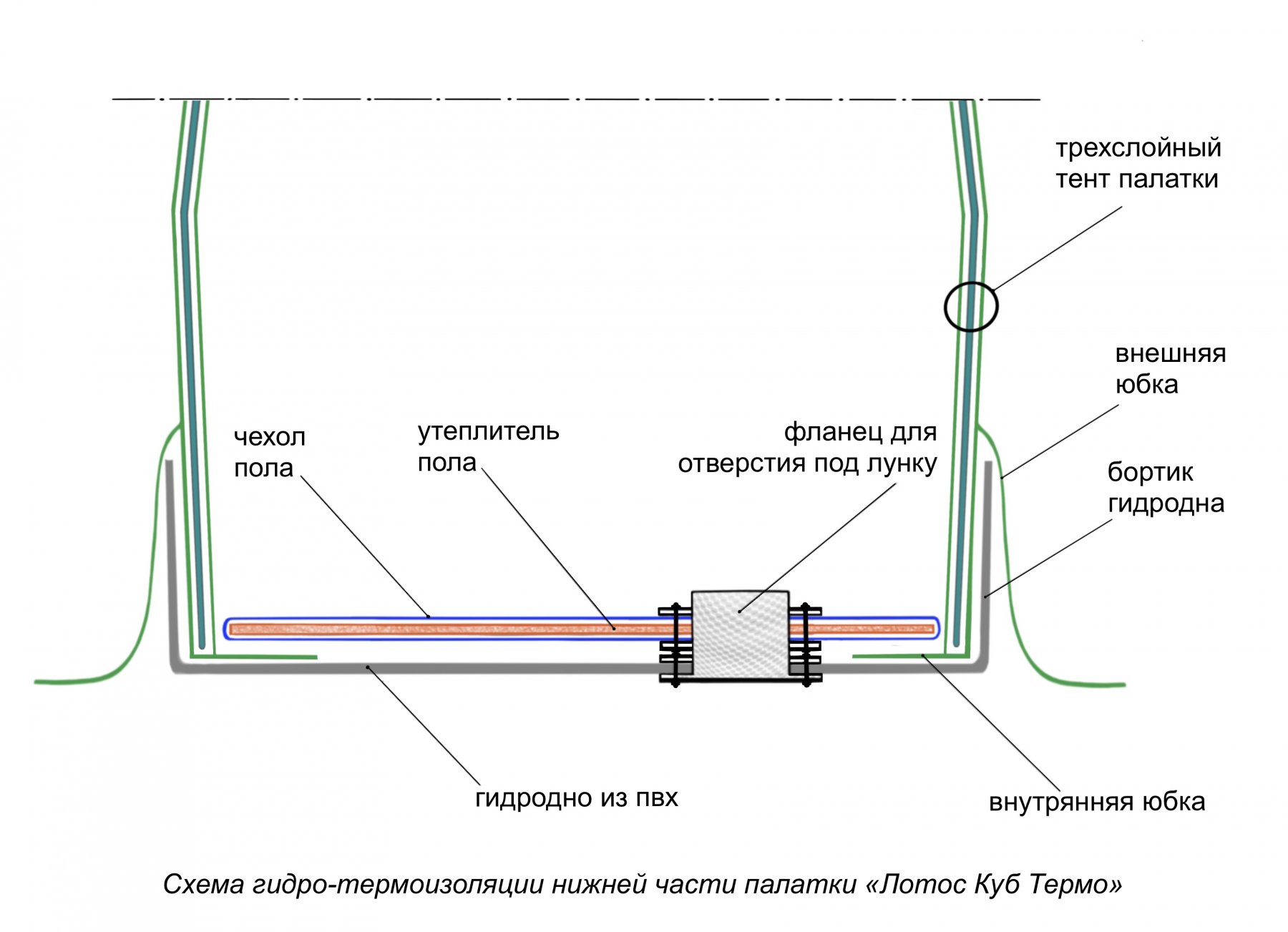

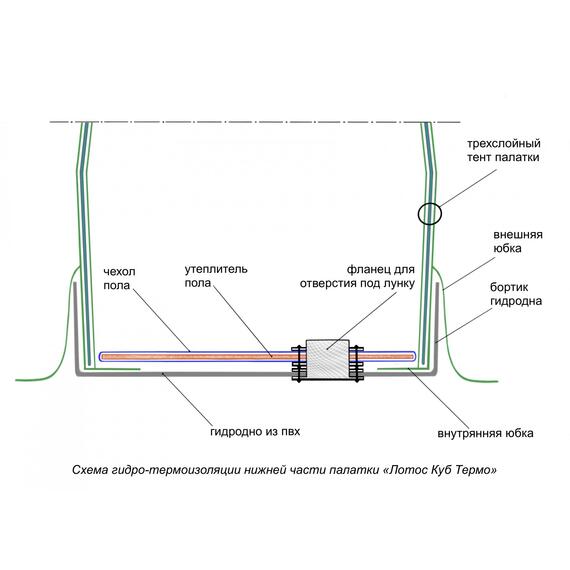

Расположение элементов, обеспечивающих защиту укрытия можно рассмотреть на «Схеме гидро-термоизоляции палатки «Лотос Куб Термо», где в разрезе показана нижняя часть палатки:

• Гидроизоляционное дно из ПВХ оснащено бортиками высотой 20 см и гарантирует полную защиту от попадания воды и влаги внутрь «корыта».
• Стенки палатки расположены внутри «корыта», благодаря чему трехслойный тент защищен от промокания и впитывания влаги между его слоями.
• Внешняя юбка накрывает бортики гидродна сверху, защищая его края от внешних осадков. Длинная внешняя юбка отсекает ветровые потоки, значительно снижая задувание ветра под гидродно, что, в свою очередь, может быть причиной обмораживания лунок.
• Утепленный пол имеет практически максимальный, для его веса, КПД теплоизоляции, так как состоит из цельного утеплителя (пенофол толщиной 10 мм), упакованного в герметичный тканевый чехол (водостойкость не ниже 3000 мм вод столба). Все три слоя утепленного пола разделены воздушными прослойками и не имеют «мостиков холода».
• Внутренняя юбка застилается под края утепленного пола, что исключает возможное задувание (сквозняки) в жилое пространство палатки по нижнему периметру.
• Утепленный пол, изготовленный из тканого материала, полностью накрывает своей поверхностью гидроизоляционное дно, изготовленное из весьма вредного для человека материала ПВХ (поливинилхлорид), тем самым обеспечивая внутри жилого помещения палатки экологически чистые условия. ПВХ остается с внешней стороны днища, надежно защищая укрытие от воды и механических повреждений.

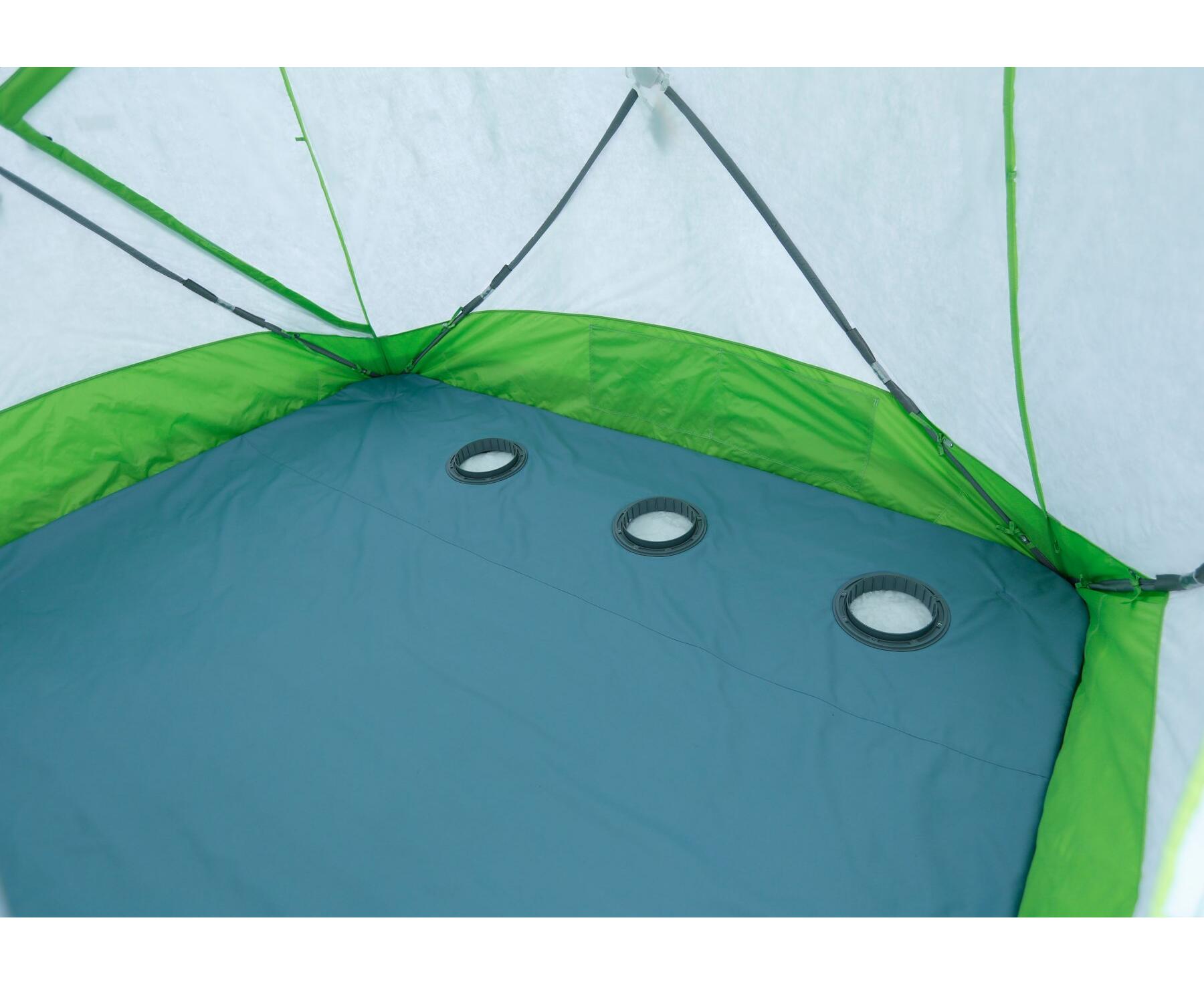

• Гидро-термоизоляционное дно оснащено фланцами для отверстий под лунки с бортиками 5 см, исключающими затекание воды из лунок на поверхность пола.

Конструкция гидро-термоизоляционного дна ЛОТОС, а также система его крепления к палатке запатентованы и не имеют аналогов!

Базовая комплектация:

• Дно гидроизоляционное с 3-мя отверстиями под лунки 1шт,
• Пол утепленный с 3-мя отверстиями под лунки,
• Ремень-утяжка 1шт,
• Упаковка целлофан 1шт,
• Паспорт 1шт.

Используется на палатках:

• ЛОТОС Кубозонт 4 Термо

Внимание! По всем геометрическим размерам, указанным в характеристиках и описании изделия допустимы отклонения до +/- 5%.
