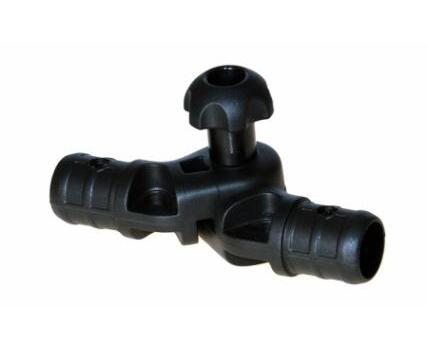

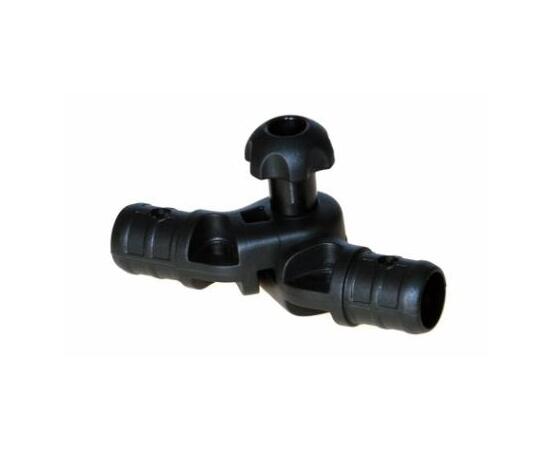

Наклонно-соединительный узел для труб Ø 25,32 мм. Borika FASTen

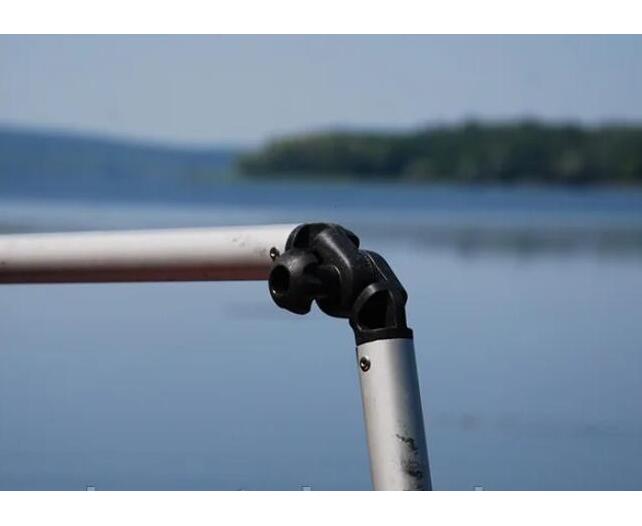

Наклонно-соединительный узел для труб Ø 25, 32мм. Borika FASTen используется для сборки конструкций из труб (таких как жесткий леер, тарга, поручни, каркас для тента), а также в изготовлении удлинителей для аксессуаров FASTen™ или устройства выносного замка.
1. Инструкция по установке наклонного узла FASTEN™ на трубу.
Важно! Перед установкой трубы убедитесь в соответствии диаметра трубы и диаметра выбранной модели наклонного узла. Обратите внимание на метод установки - внутрь или наружу посадочного места на наклонном узле FASTEN™
При установке трубы внутрь посадочного места проверьте её наружный диаметр.
При установке трубы снаружи – проверьте её внутренний диаметр.
- Вставьте трубу, как показано на схеме, и плотно прижмите.
- Зафиксируйте трубу в наклонном узле шурупом или просверлите отверстие и поставьте заклепку.
- Повторите пункт 1, 2 для обратной стороны.
- Для регулировки наклона открутите ручку против часовой стрелки до момента выхода шлицов из зацепления и наклоните устройство под выбранным Вами уголом. Совместите шлицы и затяните ручку.
Важно! Используйте только те винты, которые идут в комплекте.
